Graetz exportierte Radios und Radioapparate, aber auch Fernsehgeräte in viele Länder der Welt.

Auf diesen Seiten geben wir einen kleinen Einblick in die Modellvielfalt der Exportgeräte / Export-Rundfunkgeräte / Exportradios von Graetz. Die Anforderungen der Auftraggeber hatten wesentlichen Einfluss auf die technische Ausstattung der Geräte. Oft wurde dem Kurzwellenempfang oder einer Batterie-Stromversorgung der Export-Radiogeräte besondere Bedeutung gegeben. Exportgeräte gelangten selten auf den deutschen Markt, wenn dann über Umwege. Einige Exportgeräte sind einem für den deutschen Markt bestimmten Gerät äußerlich sehr ähnlich, tragen aber eine völlig andere Bezeichnung. Auch wurden Baugruppen, wie komplette Chassis exportiert, welche dann in entsprechende Gehäuse anderer Hersteller eingebaut wurden. Hierfür wurden Graetz- Radiochassis für Musikboxen und später auch Graetz- Fernsehgerätechassis für Rundfunk- und Fernsehkombinationen gern verbaut.

Das Thema der EXPORTgeräte ist auch für mich besonders interessant und wird hier entsprechend neuer Erkenntnisse ständig erweitert.

Die "Tänzerin" als Markenzeichen in der ganzen Welt für Graetz Rundfunkempfänger.

Graetz begann etwa 1952 mit dem Radio-Export. Zunächst waren es EXPORT - Modelle, modifiziert aus der "150er Serie". Man schreibt in den "Graetz-Nachrichten" 1952: Exportempfänger für das europäische Ausland und den Vorderen Orient sowie für Übersee, besonders für tropische und subtropische Gebiete.

Einen Bericht über „Unser Radio Export“ kann man in den „Graetz-Nachrichten“ Nr.3 (intern für die Belegschaft) vom Juli 1952 lesen. Hier der Link (ca. 1MB).

Als erstes (Nachkriegs-) Exportgerät wird die Type „155 WE“ bezeichnet, ein Gerät welches vom Modell „155 W“ abgeleitet wurde und im Vergleich zum „155 W“ keinen UKW-Bereich hat.

Dann folgte für den Export ein kleineres Wechselstromgerät „260 W“ und zwei Batteriegeräte, „258 B“ und „259 B“.

Für die tropischen Länder wurden entsprechend zwei weitere tropenfeste Geräte gefertigt, die Typen „155 WT“ und „260 WT“, beides Wechselstromgeräte mit erweitertem Kurzwellenbereich (Tropenwelle) und ohne Langwellenbereich. Die Skalen dieser Geräte haben keine Radiostationsnamen.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr 1952 ?

Wechselstrom - Super

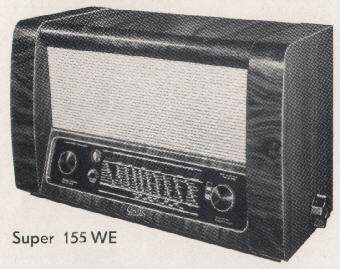

155 WE (155WE)

EXPORT

Graetz Nr. 3077

6 Röhren (mit Gleichrichter)

mit Sparschaltung 37W / 52W Leistungsverbrauch

Gehäuse BxHxT xx mm

xx kg

LW 144kHz bis 344kHz ?

MW 515kHz bis 1625kHz ?



SW 16,15m bis 52,2m ?

Kurzwellenlupe



7 Kreise AM / ZF 472 (468) kHz / 2-fach "C" abgestimmt





Klangstrahler nach vorn gerichtet

6 W - Lautsprecher rund elektrodynamisch (Graetz)

Klangfarbenregler seitlich links mit Schauzeichen in der Skalenscheibe - kombiniert mit AM - Bandbreitenregelung (1 ZF - Filter) und Gegenkopplung

Umschalter für Musik und Sprache (Zugschalter am Klangregler)

4-stufiger Wellenschalter rechts Tonabnehmer / LW / MW / SW

NF - Endverstärker EL41

NF - Vorstufe / AM Regelspannung EAF42

Magisches Auge EM34

AM Eingangsstufe - AM Oszillator und Mischer ECH42

AM ZF - Verstärker EAF42

Trockengleichrichter (Selengleichrichter) 300B100 Ls ?

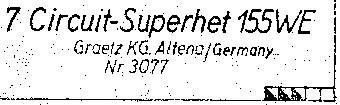

Hier ein Ausschnitt eines Schaltplans von der Bodenpatte. (Danke an W.G. aus München!) Wir suchen die Reparaturdienstlisten für unser Museum !

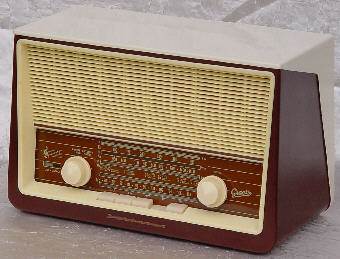

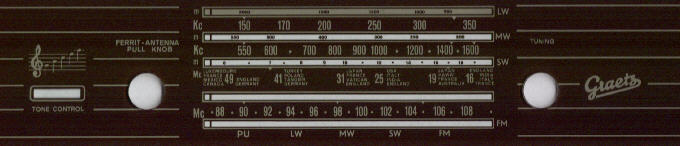

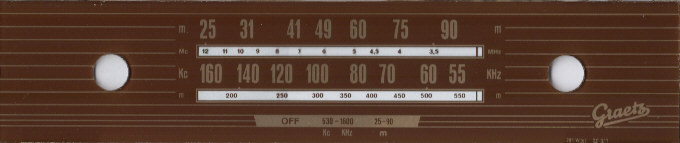

Hier ein EXPORT - Modell aus der "150er Serie" - die Skalenscheibe zeigt nur Frequenzangaben, keine Radiostationen.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr 1952 ?

Wechselstrom - Super

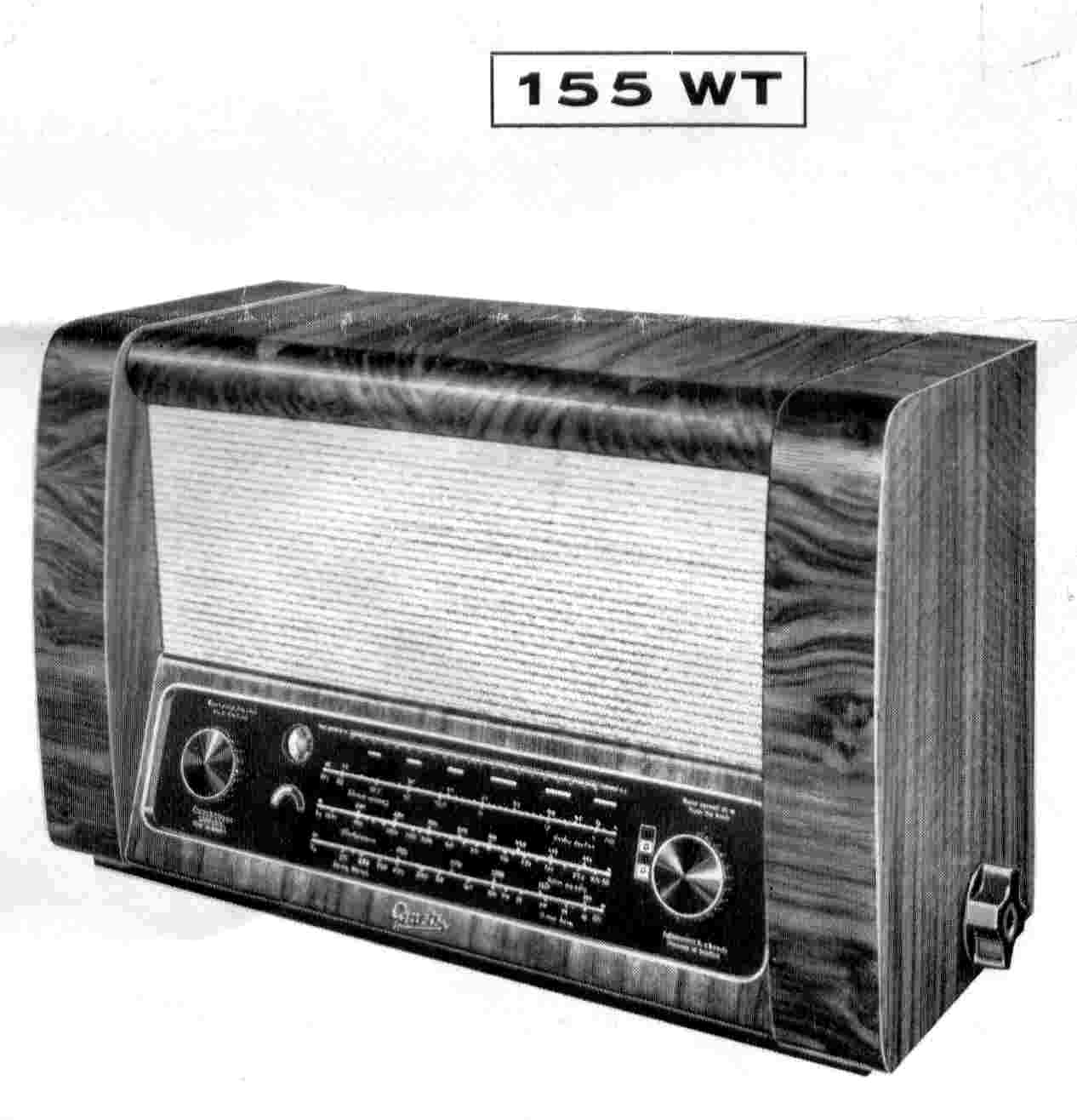

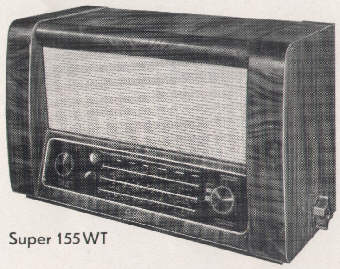

155 WT (155WT)

EXPORT

(Graetz Nr. )

6 Röhren (mit Gleichrichter)

mit Sparschaltung 37W / 52W Leistungsverbrauch

Gehäuse BxHxT xx mm

xx kg

LW 144kHz bis 344kHz ?

MW 515kHz bis 1625kHz ?



SW 16,15m bis 52,2m ?

Kurzwellenlupe



7 Kreise AM / ZF 472 (468) kHz / 2-fach "C" abgestimmt





Klangstrahler nach vorn gerichtet

6 W - Lautsprecher rund elektrodynamisch (Graetz)

Klangfarbenregler seitlich links mit Schauzeichen in der Skalenscheibe - kombiniert mit AM - Bandbreitenregelung (1 ZF - Filter) und Gegenkopplung

Umschalter für Musik und Sprache (Zugschalter am Klangregler)

4-stufiger Wellenschalter rechts Tonabnehmer / LW / MW / SW

NF - Endverstärker EL41

NF - Vorstufe / AM Regelspannung EAF42

Magisches Auge EM34

AM Eingangsstufe - AM Oszillator und Mischer ECH42

AM ZF - Verstärker EAF42

Trockengleichrichter (Selengleichrichter) 300B100 Ls ?



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr 1952

Batterie - Super

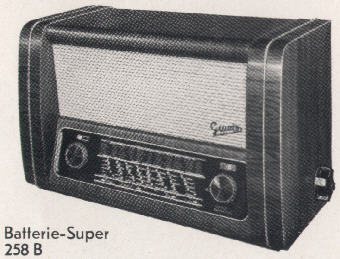

258 B (258B)

EXPORT

Graetz Nr. xxxx

4 Röhren

xxW Leistungsverbrauch

Gehäuse BxHxT xx mm

xx kg

LW 144kHz bis 344kHz ?

MW 515kHz bis 1625kHz ?



SW 16,15m bis 52,2m ?

Kurzwellenlupe



6 Kreise AM / ZF 472 (468) kHz / 2-fach "C" abgestimmt

??





Wir suchen die Reparaturdienstlisten für unser Museum !



Eintaktendstufe - xxW

x-Lautsprecher xxW

Batterie-Pack "Daimon"

90 VDC (12mA) Batterie

1,5 VDC (250mA) Batterie

NF Endverstärker DL41

AM Eingangsstufe - AM Oszillator und Mischer DK40

AM ZF Verstärker DF91

AM Demodulator / NF-Vorverstärker DAF91

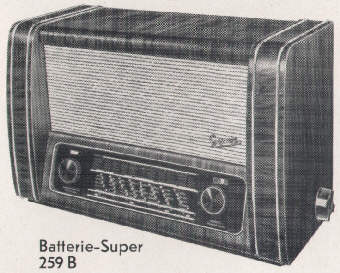

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr 1952

Batterie - Super

259 B (259B)

EXPORT

Graetz Nr. xxxx

5 Röhren

xxW Leistungsverbrauch / Sparschaltung

Gehäuse BxHxT xx mm

xx kg

LW 144kHz bis 344kHz ?

MW 515kHz bis 1625kHz ?



SW 16,15m bis 52,2m ?

Kurzwellenlupe



6 Kreise AM / ZF 472 (468) kHz / 2-fach "C" abgestimmt

??





Wir suchen die Reparaturdienstlisten für unser Museum !



Eintaktendstufe - xxW

x-Lautsprecher xxW

Batterie-Pack "Daimon"

90 VDC (12mA) Batterie

1,5 VDC (250mA) Batterie

NF Gegentakt- Endverstärker 2x DL41

AM Eingangsstufe - AM Oszillator und Mischer DK40

AM ZF Verstärker DF91

AM Demodulator / NF-Vorverstärker DAF91

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr 1952

Wechselstrom - Super

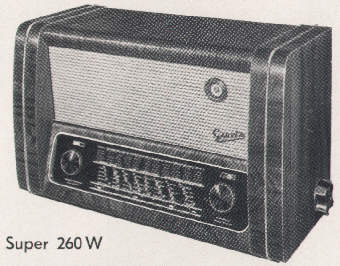

260 W (260W)

EXPORT

Graetz Nr. xxxx

6 Röhren (mit Gleichrichter)

37W / 52W Leistungsverbrauch ?

Gehäuse BxHxT xx mm

xx kg

LW 144kHz bis 344kHz ?

MW 515kHz bis 1625kHz ?



SW 16,15m bis 52,2m ?

Kurzwellenlupe



6 Kreise AM / ZF 472 (468) kHz / 2-fach "C" abgestimmt



automatische Bandbreitenregelung

Klangstrahler nach vorn gerichtet

6 W - Lautsprecher rund elektrodynamisch (Graetz)

Klangfarbenregler seitlich links mit Schauzeichen in der Skalenscheibe - kombiniert mit AM - Bandbreitenregelung (1 ZF - Filter) und Gegenkopplung

Umschalter für Musik und Sprache (Zugschalter am Klangregler)

4-stufiger Wellenschalter rechts Tonabnehmer / LW / MW / SW

NF - Endverstärker EL41

NF - Vorstufe / AM Regelspannung EAF42

Magisches Auge EM34

AM Eingangsstufe - AM Oszillator und Mischer ECH42

AM ZF - Verstärker EF41

Trockengleichrichter (Selengleichrichter) 300B100 Ls ?

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr 1952

Wechselstrom - Super

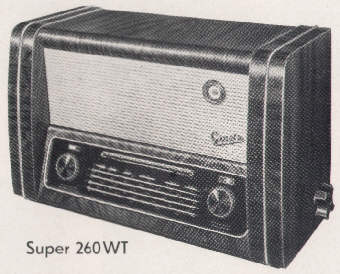

260 WT (260WT)

EXPORT

Graetz Nr. xxxx

6 Röhren (mit Gleichrichter)

37W / 52W Leistungsverbrauch ?

Gehäuse BxHxT xx mm

xx kg

LW 144kHz bis 344kHz ?

MW 515kHz bis 1625kHz ?



SW 16,15m bis 52,2m ?

Kurzwellenlupe



6 Kreise AM / ZF 472 (468) kHz / 2-fach "C" abgestimmt



automatische Bandbreitenregelung

Klangstrahler nach vorn gerichtet

6 W - Lautsprecher rund elektrodynamisch (Graetz)

Klangfarbenregler seitlich links mit Schauzeichen in der Skalenscheibe - kombiniert mit AM - Bandbreitenregelung (1 ZF - Filter) und Gegenkopplung

Umschalter für Musik und Sprache (Zugschalter am Klangregler)

4-stufiger Wellenschalter rechts Tonabnehmer / LW / MW / SW

NF - Endverstärker EL41

NF - Vorstufe / AM Regelspannung EAF42

Magisches Auge EM34

AM Eingangsstufe - AM Oszillator und Mischer ECH42

AM ZF - Verstärker EF41

Trockengleichrichter (Selengleichrichter) 300B100 Ls ?

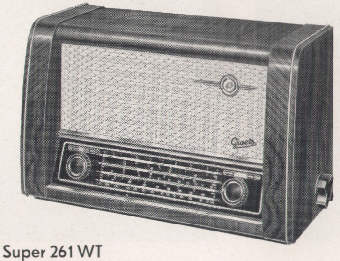

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr 1952

Wechselstrom - Super

261 WT (261WT)

EXPORT

Graetz Nr. xxxx

6 Röhren (mit Gleichrichter)

37W / 52W Leistungsverbrauch ?

Gehäuse BxHxT xx mm

xx kg

LW 144kHz bis 344kHz ?

MW 515kHz bis 1625kHz ?



SW 16,15m bis 52,2m ?

Kurzwellenlupe



6 Kreise AM / ZF 472 (468) kHz / 2-fach "C" abgestimmt



automatische Bandbreitenregelung

Klangstrahler nach vorn gerichtet

6 W - Lautsprecher rund elektrodynamisch (Graetz)

Klangfarbenregler seitlich links mit Schauzeichen in der Skalenscheibe - kombiniert mit AM - Bandbreitenregelung (1 ZF - Filter) und Gegenkopplung

Umschalter für Musik und Sprache (Zugschalter am Klangregler)

4-stufiger Wellenschalter rechts Tonabnehmer / LW / MW / SW

NF - Endverstärker EL41

NF - Vorstufe / AM Regelspannung EAF42

Magisches Auge EM34

AM Eingangsstufe - AM Oszillator und Mischer ECH42

AM ZF - Verstärker EF41

Trockengleichrichter (Selengleichrichter) 300B100 Ls ?

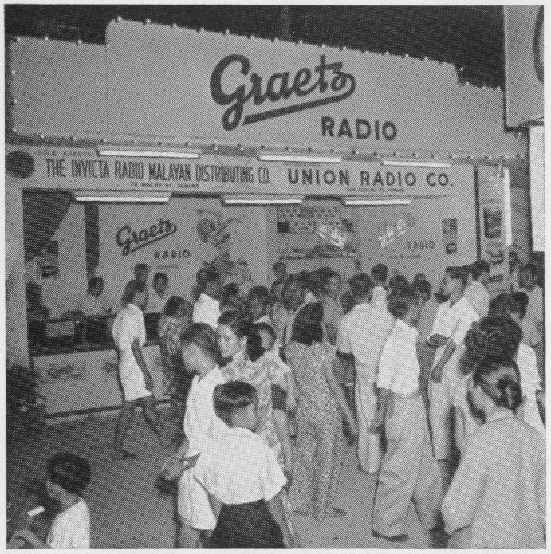

Fotos von einer Radioausstellung / Messe in Penang (Malaysia) 1953.



Die Modellreihe der Serie "26x" für Netz- und Akkubetrieb

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1952 ?

Wechselstrom-Super

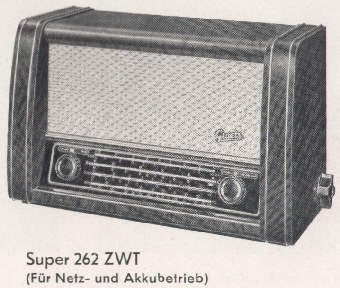

262 ZWT (262ZWT)

EXPORT

(Graetz Nr. )

4 Röhren

Leistungsbedarf ca. 27 W

Gehäuse: BxHxT 21,25"x13"x9,25"

Gewicht : 20 lbs

MW 185-588m (510 - 1620 kHz)

SW (1) 13, 16, 19 m Band

SW (2) 25, 31, 41m Band

SW (3) 43 - 137,5m Band



Empfindlichkeit: 2-6µV



6 Kreise AM

Lautsprecher 6W (7")

Wellenschalter seitlich rechts



"Z" - wie Zerhacker

6V Batteriebetrieb (12V / 24V)

oder

Netzbetrieb 110/127/150/220/240VAC



NF - Endverstärker EL42

AM Eingangsstufe / AM Oszillator und Mischer ECH42

AM ZF - Verstärker EF41

AM- Demodulator / NF - Vorverstärker EAF42





Netzgleichrichter (Selen) SSF-B-250/75

Wir suchen die Reparaturdienstlisten für unser Museum !

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1955 ?

Wechselstrom-Super

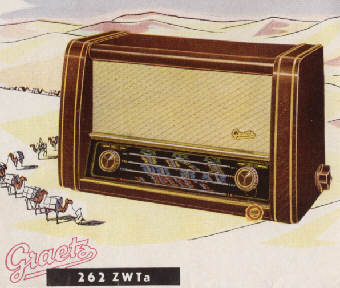

262 ZWTa (262ZWTa)

EXPORT

(Graetz Nr. )

4 Röhren

Leistungsbedarf ca. 27 W

Gehäuse: BxHxT 21,25"x13"x9,25"

Gewicht : 20 lbs

MW 185-588m (510 - 1620 kHz)

SW (1) 13, 16, 19 m Band

SW (2) 25, 31, 41m Band

SW (3) 43 - 137,5m Band



Empfindlichkeit: 2-6µV



6 Kreise AM

Kennt jemand dieses Gerät ? Bitte Info an den webmaster@del-service.de.



Lautsprecher 6W (7")

Wellenschalter seitlich rechts



"Z" - wie Zerhacker

6V Batteriebetrieb (12V / 24V)

oder

Netzbetrieb 110/127/150/220/240VAC

NF - Endverstärker EL42

AM Eingangsstufe / AM Oszillator und Mischer ECH42

AM ZF - Verstärker EF41

AM- Demodulator / NF - Vorverstärker EAF42





Netzgleichrichter (Selen) SSF-B-250/75

Wir suchen die Reparaturdienstlisten für unser Museum !

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1955 ?

Wechselstrom-Super

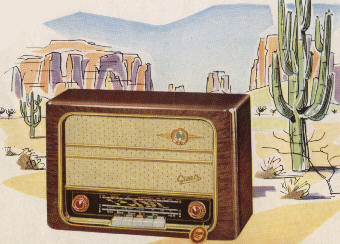

264 WETa (264WETa)

EXPORT

(Graetz Nr. )

6 Röhren

Leistungsbedarf ca. 42 W

Gehäuse: BxHxT 17"x11,5"x7,75"

Gewicht : 13,25 lbs

LW 770-2000m (140-390 kHz)

MW 185-588m (510-1620 kHz)

SW (1) 13,8 - 43 m Band

SW (2) 43 - 137,5 m Band



Empfindlichkeit: 2-6µV



6 Kreise AM

Kennt jemand dieses Gerät ? Bitte Info an den webmaster@del-service.de.



Lautsprecher (7,125")



Rauschfilter eingebaut

5 Klaviertasten

Kunststoffgehäuse



Netzbetrieb 110/127/150/220/240VAC

NF - Endverstärker EL41

Magisches Auge EM34

AM Eingangsstufe / AM Oszillator und Mischer ECH42

AM ZF - Verstärker EF41

AM- Demodulator / NF - Vorverstärker EBC41

Netzgleichrichter EZ80

Wir suchen die Reparaturdienstlisten für unser Museum !

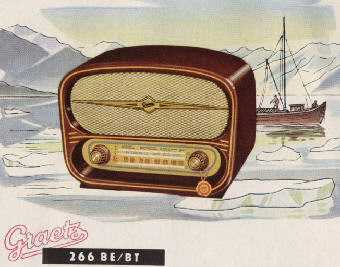

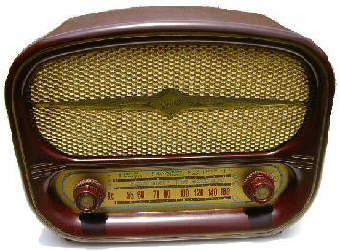

Hier die Modellreihe der Serie "266", welche dem deutschen Gerät "Komtess 214" äußerlich sehr ähnlich sind, technisch aber völlig anders.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1955 ?

Batterie-Super

266 BE (266BE)

EXPORT

(Graetz Nr. )

4 Röhren

Leistungsbedarf ca. 1,45 W

Gehäuse: BxHxT 12,5"x6,5"x8,75"

Gewicht : 7,5 lbs

LW 790-2000m

MW 186-580m

6-10µV



SW 16,5-55m

15-35µV



6 Kreise AM

Kennt jemand dieses Gerät ? Bitte Info an den webmaster@del-service.de.

Wir suchen die Reparaturdienstlisten für unser Museum !

Eintaktendstufe - 0,15W

5"-Lautsprecher 2,5W

Batterie-Pack

90 VDC (12mA) Batterie

1,5 VDC (250mA) Batterie

NF Endverstärker DL94 / 3V4

AM Eingangsstufe - AM Oszillator und Mischer DK92 / 1AC6

AM ZF Verstärker DF91 / 1T4

AM Demodulator / NF-Vorverstärker DAF91 / 155

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1955?

Batterie-Super

266 BT (266BT)

EXPORT

(Graetz Nr. )

4 Röhren

Leistungsbedarf ca. 1,45 W

Gehäuse: BxHxT 12,5"x6,5"x8,75"

Gewicht : 7,5 lbs

MW 186-580m

6-10µV



SW1 13,6-43 m

SW2 43-136 m

15-35µV



6 Kreise AM

Kennt jemand dieses Gerät ? Bitte Info an den webmaster@del-service.de.

Wir suchen die Reparaturdienstlisten für unser Museum !

Eintaktendstufe - 0,15W

5"-Lautsprecher 2,5W

Batterie-Pack

90 VDC (12mA) Batterie

1,5 VDC (250mA) Batterie

NF Endverstärker DL94 / 3V4

AM Eingangsstufe - AM Oszillator und Mischer DK92 / 1AC6

AM ZF Verstärker DF91 / 1T4

AM Demodulator / NF-Vorverstärker DAF91 / 155

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1955 ?

Wechselstrom-Super

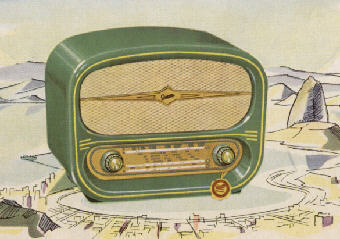

266 WE (266WE)

EXPORT

(Graetz Nr. 3314 ?)

4 Röhren

Leistungsbedarf ca. 28 W

Gehäuse: BxHxT 12,5"x6,5"x8,75"

Gewicht : 9,25 lbs

LW 790-2000m

MW 186-580m

3-5µV



SW 16,5-55m

7-15µV



6 Kreise AM

Wir suchen die Reparaturdienstlisten für unser Museum !

Eintaktendstufe - 1 W

5"-Lautsprecher 2,5W



110/127/150/180/220 VAC // 40-60 Hz

NF Endverstärker / NF Vorverstärker PCL81

AM Eingangsstufe - AM Oszillator und Mischer EK90

AM ZF Verstärker / AM Demodulator EBF80

Einweg- Gleichrichter für Anodenspannung EZ80

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1955 ?

Wechselstrom-Super

266 WT (266WT)

EXPORT

(Graetz Nr. 3314)

4 Röhren

Leistungsbedarf ca. 28 W

Gehäuse: BxHxT 12,5"x6,5"x8,75"

Gewicht : 9,25 lbs

MW 186-580m

3-5µV



SW1 13,6-43m

SW2 43-136m

7-15µV



6 Kreise AM

Wir suchen die Reparaturdienstlisten für unser Museum !





Eintaktendstufe - 1 W

5"-Lautsprecher 2,5W



110/127/150/180/220 VAC // 40-60 Hz

NF Endverstärker / NF Vorverstärker PCL81

AM Eingangsstufe - AM Oszillator und Mischer EK90

AM ZF Verstärker / AM Demodulator EBF80

Einweg- Gleichrichter für Anodenspannung EZ80

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1955 ?

Batterie / Wechselstrom -Super

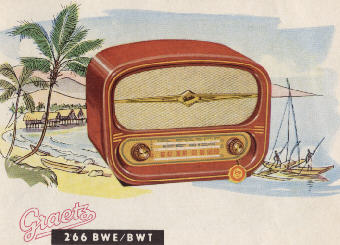

266 BWE (266BWE)

EXPORT

(Graetz Nr. )

4 Röhren

Leistungsbedarf ca. 1,45 W // 6,5 W

Gehäuse: BxHxT 12,5"x6,5"x8,75"

Gewicht : 9,25 lbs

LW 790-2000m

MW 186-580m

6-10µV



SW 16,5-55m

15-35µV



6 Kreise AM

Kennt jemand dieses Gerät ? Bitte Info an den webmaster@del-service.de.

Wir suchen die Reparaturdienstlisten für unser Museum !

Eintaktendstufe - 0,15 W

5"-Lautsprecher 2,5W

Batterie-Pack

90 VDC (12mA) Batterie, 1,5 VDC (250mA) Batterie

oder

110 oder 220 VAC // 40-100 Hz

NF Endverstärker DL94 / 3V4

AM Eingangsstufe - AM Oszillator und Mischer DK92 / 1AC6

AM ZF Verstärker DF91 / 1T4

AM Demodulator / NF-Vorverstärker DAF91 / 155

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1955 ?

Batterie / Wechselstrom -Super

266 BWT (266BWT)

EXPORT

(Graetz Nr. )

4 Röhren

Leistungsbedarf ca. 1,45 W // 6,5W

Gehäuse: BxHxT 12,5"x6,5"x8,75"

Gewicht : 9,25 lbs

MW 186-580m

6-10µV



SW1 13,6-43 m

SW2 43-136 m

15-35µV



6 Kreise AM

Kennt jemand dieses Gerät ? Bitte Info an den webmaster@del-service.de.

Wir suchen die Reparaturdienstlisten für unser Museum !

Eintaktendstufe - 0,15 W

5"-Lautsprecher 2,5W

Batterie-Pack

90 VDC (12mA) Batterie, 1,5 VDC (250mA) Batterie

oder

110 oder 220 VAC // 40-100 Hz

NF Endverstärker DL94 / 3V4

AM Eingangsstufe - AM Oszillator und Mischer DK92 / 1AC6

AM ZF Verstärker DF91 / 1T4

AM Demodulator / NF-Vorverstärker DAF91 / 155



Weitere Geräte der Modellreihe Serie "26x"

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1955/1956 ?

Wechselstrom-Super

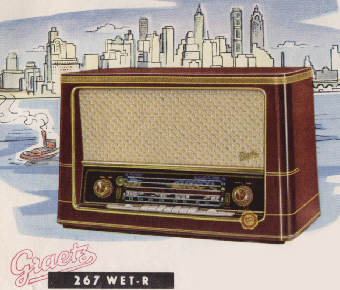

267 WET-R (267WET-R)

EXPORT

(Graetz Nr. )

9 Röhren

Leistungsbedarf ca. 63 W

Gehäuse: BxHxT 25,125"x15,125"x11"

Gewicht : 32 lbs

LW 770-2000m (140 -390 kHz)

MW 185-588m (510 - 1620 kHz)

SW (1) 11,2-14 m Band

SW (2) 16,7-20m Band

SW (3) 25-33,4m Band

SW (4) 39-50,5m Band

SW (5) Tropenband 59-130m Band

Empfindlichkeit: 1-2µV

7 Kreise AM

Kennt jemand dieses Gerät ? Bitte Info an den webmaster@del-service.de

Gegentaktendstufe in Ultralinearschaltung - 9W Ausgangsleistung



4 Lautsprecher



4R - Raumklang



7 Klaviertasten

Netzbetrieb 100-240VAC / 40-100 Hz

2x NF - Endverstärker EL90 (Gegentakt)

NF Phasendreher (Kathodynschaltung) EC92

NF Vorstufe / AM- Demodulator EBC91

Magisches Auge EM34

AM HF Vorstufe EF89

AM Eingangsstufe / AM Oszillator und Mischer ECH81

AM ZF - Verstärker EF89

Gleichrichter für die Anodenspannung EZ80

Wir suchen die Reparaturdienstlisten für unser Museum !

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1955/1956 ?

Wechselstrom-Super

268 WET-R (268WET-R)

EXPORT

(Graetz Nr. )

6 Röhren

Leistungsbedarf ca. 63 W

Gehäuse: BxHxT 24"x15"x10,75"

Gewicht : 25,5 lbs

LW 770-2000m (140 -390 kHz)

MW 185-588m (510 - 1620 kHz)

SW (1) 13,5-20,5 m Band

SW (2) 13,4-43m Band

SW (3) 43-137m Band



Empfindlichkeit: 2-3µV

6 Kreise AM

Kennt jemand dieses Gerät ? Bitte Info an den webmaster@del-service.de



4,5W Ausgangsleistung



2 Lautsprecher



4R - Raumklang



6 Klaviertasten

Netzbetrieb 100-240VAC / 40-100 Hz

NF - Endverstärker EL90 (6AQ5)

NF Vorstufe / AM- Demodulator EBC91 (6AV6)

Magisches Auge EM80

AM Eingangsstufe / AM Oszillator und Mischer ECH81 (6AJ8)

AM ZF - Verstärker EF89



Gleichrichter für die Anodenspannung EZ80

Wir suchen die Reparaturdienstlisten für unser Museum !

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1955/1956 ?

Wechselstrom-Super / Musik-Truhe

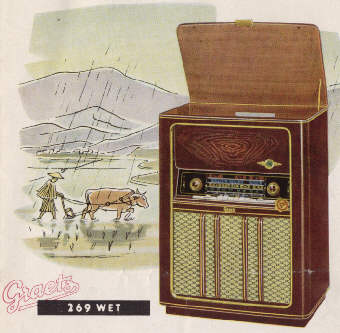

269 WET (269WET)

EXPORT

(Graetz Nr. )

7 Röhren

Leistungsbedarf ca. 70 W

Gehäuse: BxHxT 24"x32"x15,3"

Gewicht : 59,3 lbs

LW 770-2000m ( 140 -390 kHz)

MW 185-588m ( 510 - 1620 kHz)

SW (1) 13,5-20,5 m Band

SW (2) 13,4-43m Band

SW (3) 43-137m Band



Empfindlichkeit: 2-3µV

6 Kreise AM

Kennt jemand dieses Gerät ? Bitte Info an den webmaster@del-service.de

4,5W Ausgangsleistung



2 Lautsprecher



3-Tuoren - Plattenspieler



6 Klaviertasten

Netzbetrieb 100-240VAC / 40-100 Hz

NF - Endverstärker EL90 (6AQ5)

NF Vorstufe / AM- Demodulator EBC91 (6AV6)

Magisches Auge EM34

AM Eingangsstufe / AM Oszillator und Mischer ECH81 (6AJ8)

AM ZF - Verstärker EF89

Gleichrichter für die Anodenspannung EZ80

Entzerrer / Vorverstärker für PickUp EF86

Wir suchen die Reparaturdienstlisten für unser Museum !



Hannovermesse 1957 - Exportgräte der Graetz KG (Danke an Herrn Knoll für die Informationen !)

Beim Export von Rundfunkempfängern, dessen Bedeutung bei 1,56 Millionen im letzten Jahr ins Ausland verkauften Rundfunkgeräten nicht hoch genug veranschlagt werden kann, wird zunehmend nach hochwertigen, mit den letzten technischen Feinheiten ausgestatteten Modellen gefragt. Dieser Tendenz nachgebend bringt die Graetz KG zur Messe in Hannover einige besonders leistungsfähige Geräte heraus. (Quelle Funkschau 9/1957)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1957

Hi-Fi Luxusmusiktruhe

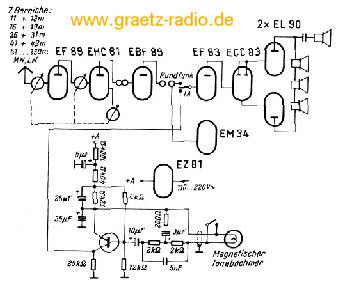

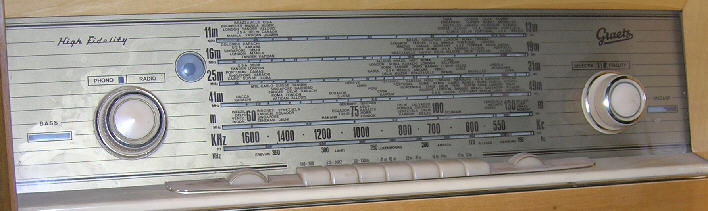

270 WET (270WET)

EXPORT

(Graetz Nr. ?? )



9 Röhren

Leistungsbedarf ca. xxW

Gehäuse: BxHxT xx mm

Gewicht : xx kg

LW 140 - 320 kHz

MW 510 - 1620 kHz

SW (1)  51- 130 m Band

SW (2) 41 - 49 m Band

SW (3) 25 - 31 m Band

SW (4) 16 - 19 m Band

SW (5) 11 - 13 m Band

 ab schaltbare Ferritantenne für MW ?

7 Kreise AM / ZF 460 kHz

HF Vorstufe

3-fach "C" abgestimmt

ZF Bandbreite in 3 Stufen schaltbar: 5kHz, 10kHz, 12kHz (Nahempfang - mit Höhenanhebung gekoppelt)

Gegentaktendstufe in Ultralinearschaltung - 5W Ausgangsleistung

Raumklang mit Schallkompressor

Oval-Bass-Lautsprecher

Mitteltonlautsprecher

Hochton-Lautsprecher

perm.-dyn. Druckkammersystem mit Schallkompressor

Bass- und Höhenregister mit Schauzeichen in der Skalenscheibe sichtbar

4-Tourenplattenspieler "Rex deluxe" mit magnetischem Tonabnehmer P 7000

2x NF - Endverstärker EL90 (Gegentakt)

NF Vorstufe / Phasendreher (Kathodynschaltung) ECC83

NF Vorstufe EF83

Magisches Auge EM34

AM HF Vorstufe EF89

AM Eingangsstufe / AM Oszillator und Mischer ECH81

AM ZF - Verstärker / AM- Demodulator EBF89



Gleichrichter für die Anodenspannung EZ81



Germaniumtransistor OC71 (Vorverstärker / Entzerrer für Tonabnehmer)

Wir suchen die Reparaturdienstlisten für unser Museum !

Ich danke Daniel aus Bolivien für die Bilderspende des 270 WET !



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1957 ?

Batterie / Netz - Super

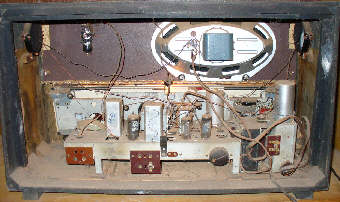

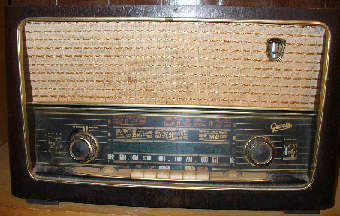

272 ZWT (272ZWT)

EXPORT

(Graetz Nr. )

5 Röhren

Leistungsbedarf ca. xxW

Gehäuse: BxHxT xx mm

Gewicht : xx kg

MW 510 - 1620 kHz

SW (1)  49- 130 m Band

SW (2) 25 - 41 m Band

SW (3) 13 - 19 m Band



4 Wellenbereiche



7 Kreise AM / ZF 460 kHz ?

2-fach "C" abgestimmt

Raumklang

Oval-Bass-Lautsprecher

2x elektrostatischer Hochton-Lautsprecher seitlich im Gehäuse

Bass- und Höhenregister mit Schauzeichen in der Skalenscheibe sichtbar



Sparbetrieb schaltbar



Batteriebetrieb an 6V Batterie möglich (Umschalter Batterie / Netz)

NF - Endverstärker EL95

NF Vorstufe / AM Demodulator EBC91

Magisches Auge EM80

AM Eingangsstufe / AM Oszillator und Mischer ECH81

AM ZF Verstärker EF89



Gleichrichter für die Anodenspannung SSF B250C75 (Selen-Brückengleichrichter)



Zerhacker Patrone V101/6

Wir suchen die Reparaturdienstlisten für unser Museum !



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1957

Batterie - Super

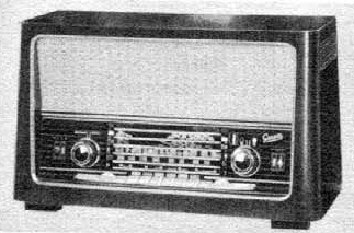

275 BET (275BET)

EXPORT

(Graetz Nr. )

8 Röhren

Leistungsbedarf ca. xxW

Gehäuse: BxHxT xx mm

Gewicht : xx kg

LW 140 - 320 kHz

MW 510 - 1620 kHz

SW (1)  51- 130 m Band

SW (2) 41 - 49 m Band

SW (3) 25 - 31 m Band

SW (4) 16 - 19 m Band

SW (5) 11 - 13 m Band

6 Wellenbereiche ?

 ab schaltbare Ferritantenne für MW ?

7 Kreise AM / ZF 460 kHz

2-fach "C" abgestimmt

Gegentaktendstufe - 0,5W (225mW im Sparbetrieb) Ausgangsleistung

Raumklang

Oval-Bass-Lautsprecher (12000 Gauß)

2x elektrostatischer Hochton-Lautsprecher seitlich im Gehäuse

Bass- und Höhenregister mit Schauzeichen in der Skalenscheibe sichtbar

Sparbetrieb schaltbar

Heizbatterie 1,5V (275mA/250mA)

Anodenbatterie 90V (12mA/9mA)

2x NF - Endverstärker DL96 (Gegentakt)

NF Vorstufe / AM Demodulator DAF96

Phasendreher DAF96

Magisches Auge DM70

AM Eingangsstufe / AM Oszillator und Mischer DK92

AM ZF Verstärker DF96

AM ZF Verstärker DF96

Wir suchen die Reparaturdienstlisten für unser Museum !



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1958

Batterie und Wechselstrom - Super

283 BET / BWET (283BET - BWET)

EXPORT

(Graetz Nr. 14699)

6 Röhren

Leistungsbedarf ca. xxW

Gehäuse: BxHxT xx mm

Gewicht : xx kg

LW 140 - 380 kHz

MW 510 - 1620 kHz

SW (1)  41- 130 m Band

SW (2) 25 - 31 m Band

SW (3) 16 - 19 m Band

SW (4) 11 - 13 m Band



7 Kreise AM / ZF 460 kHz

2-fach "C" abgestimmt

Endstufe - 0,5W Ausgangsleistung

Raumklang

Oval-Bass-Lautsprecher (12000 Gauß)

Bass- und Höhenregister mit Schauzeichen in der Skalenscheibe sichtbar



Heizbatterie 1,5V (275mA/250mA)

Anodenbatterie 90V (12mA/9mA)

NF - Endverstärker DL94

NF Vorstufe / AM Demodulator DAF96

Magisches Auge DM70

AM Eingangsstufe / AM Oszillator und Mischer DK92

AM ZF Verstärker DF96

AM ZF Verstärker DF96

Wir suchen die Reparaturdienstlisten für unser Museum !





© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1958 ?

HI-FI-Luxussuper

287 WET (287WET)

EXPORT

(Graetz Nr. )



9 Röhren

Leistungsbedarf ca. 81W

Gehäuse: BxHxT 680x400x310 mm

Gewicht : xx kg

LW 140 - 320 kHz

MW 510 - 1620 kHz

SW (1)  51 - 130 m Band

SW (2) 41 - 49 m Band

SW (3) 25 - 31 m Band

SW (4) 16 - 19 m Band

SW (5) 11 - 13 m Band

7 Kreise AM / ZF 460 kHz ?

HF Vorstufe

3-fach "C" abgestimmt

ZF Bandbreite in 2 Stufen schaltbar: 5kHz, 10kHz

Gegentaktendstufe in Ultralinearschaltung - xW Ausgangsleistung

Raumklang mit Schallkompressor

2x Oval-Bass-Lautsprecher

Hochton-Lautsprecher oval

perm.-dyn. Druckkammersystem mit Schallkompressor



Bass- und Höhenregister mit Schauzeichen in der Skalenscheibe sichtbar

Klangregister

2x NF - Endverstärker EL84 (Gegentakt)

NF Vorstufe / Phasendreher (Kathodynschaltung) ECC83

NF Vorstufe EF86

Magisches Auge EM34

AM HF-Vorstufe EBF89

AM Eingangsstufe / AM Oszillator und Mischer ECH81

AM ZF - Verstärker / AM- Demodulator EBF89

Gleichrichter für die Anodenspannung EZ81

Wir suchen die Reparaturdienstlisten für unser Museum, aber auch Schaltplan, Werbung oder ähnliche Informationen !







© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1958 / 1959 ?

Phonobox

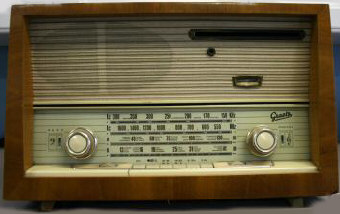

3284 WET (3284WET)

EXPORT

(Graetz Nr. )

6 Röhren

Leistungsbedarf ca. xx W

Gehäuse: BxHxT xx mm

Gewicht : xx kg

AM Empfänger

LW 770-2000m (140 -390 kHz)

MW 185-588m (510 - 1620 kHz)



SW (1) 13 bis 41 m Band

SW (2) 49 bis 130 m Band

NF - Endverstärker EL41

NF Vorstufe / AM- Demodulator EBC91 (6AV6)

Magisches Auge EM84

AM Eingangsstufe / AM Oszillator und Mischer ECH81 (6AJ8)

AM ZF - Verstärker EF89



Gleichrichter für die Anodenspannung EZ80

Quelle der Bilder sind ältere ebay - Auktionen

Wir suchen die Reparaturdienstlisten für unser Museum, aber auch Schaltplan, Werbung oder ähnliche Informationen !





Plattenspieler / Plattenabspielgerät von Philips für 45er Platten (Mignon-Chassis AG2013D / MC10 / MC31)



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1959 ?

Wechselstrom - Super

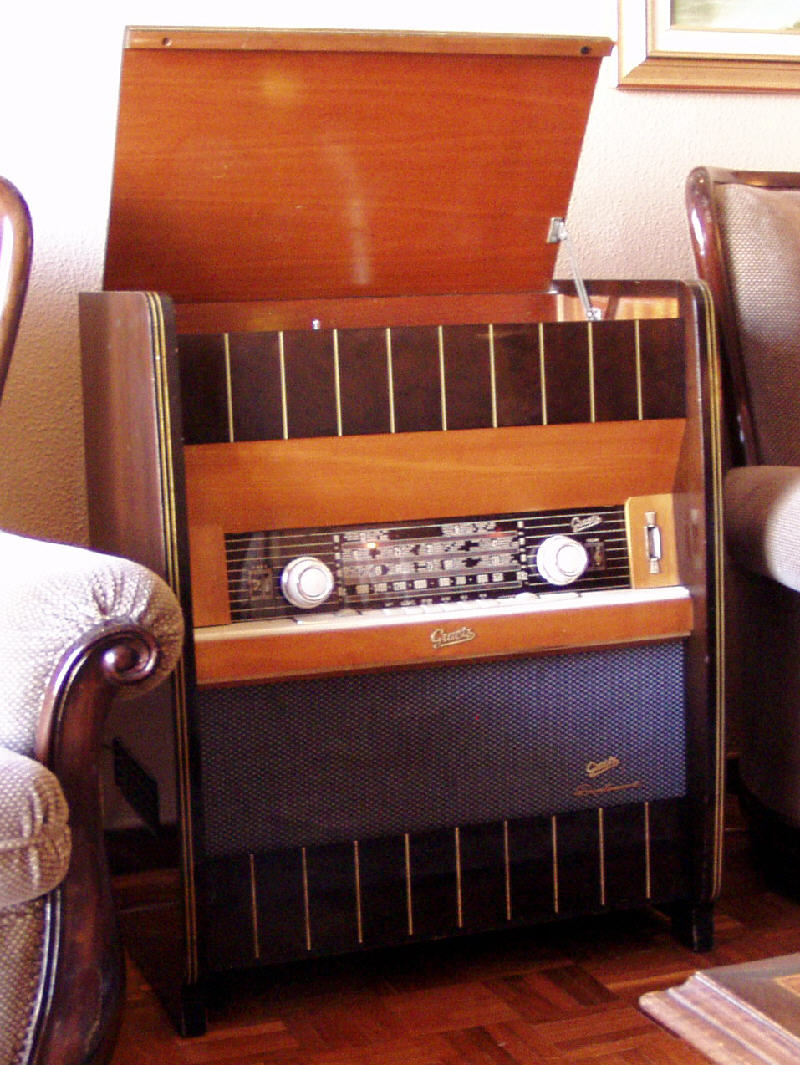

5294 W stereo Musiktruhe

EXPORT

(Graetz Nr. xxxxx)

6 Röhren

Leistungsbedarf ca. xxW

Gehäuse: BxHxT xx mm

Gewicht : xx kg

MW 510 - 1620 kHz

SW (1)  49- 130 m Band

SW (2) 19 - 41 m Band

SW (3) 13 - 16 m Band



7 Kreise AM / ZF 460 kHz

2-fach "C" abgestimmt

??

Raumklang / stereo

xx

Bass- und Höhenregister mit Schauzeichen in der Skalenscheibe sichtbar



Plattenspieler Perpetuum Ebner

PE Stylus mit ELAC SNM 104

??



2x NF - Endverstärker EL95

NF Vorverstärker ECC83

ZF Verstärker / Demodulator EBF89

Magisches Auge EM84

AM Eingangsstufe / AM Oszillator und Mischer ECH81

Wir suchen die Reparaturdienstlisten für unser Museum !

Gerät mit Chassisnummer 010118



Hier ein buntes Plastik-Gerät der 290-er Serie mit ausschließlich Mittelwellenempfang bzw. Kurzwellenempfang, diese Serie umfasst 6 verschiedene Modelle, Restbestände wurden später sogar bei Conrad-Elektronik verkauft, sagte man mir. (Stimmt das, wer weiß das noch?)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1959

Wechselstrom - Super

290 WF (290WF)

EXPORT

(Graetz Nr. )

4 Röhren (mit Gleichrichter)

ca. 22W Leistungsverbrauch

Gehäuse: BxHxT 260x145x130 mm

1,85 kg

nur M (Mittelwelle)

MW 510 - 1620 kHz

Ferritantenne und Wurfantenne fest am Gerät integriert

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

Klein -  Lautsprecher 100mm

Kunststoffgehäuse (PVC) in gelb, rot, grün oder braun

Spartransformator für 220V Netz  auf 120V AC

"WM" steht für Wechselstromspeisung, Mittelwelle und Ferritantenne.

 Exportversion; produziert wurden auch Varianten mit Spartransformator, dieser transformiert die Netzspannung 220VAC auf 120VAC zur Speisung des Chassis (gedruckte Schaltung).

NF Endverstärker / NF Vorverstärker UCL82

AM Eingangsstufe - AM Oszillator und Mischer UF89 oder UCH81

AM ZF Verstärker / AM Demodulator UBF89

Einweg- Gleichrichter für die Anodenspannung UY85

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1959

Wechselstrom - Super

290 GWM (290GWM)

Graetz EXPORT Super

(Graetz Nr. 90306)

4 Röhren (mit Gleichrichter)

ca. 22W Leistungsverbrauch

Gehäuse: BxHxT 260x145x130 mm

1,85 kg

nur M (Mittelwelle)

MW 510 - 1620 kHz

Wurfantenne fest am Gerät integriert

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

Klein -  Lautsprecher 100mm

Kunststoffgehäuse (PVC) in gelb, rot, grün oder braun

Spartransformator für 220V Netz  auf 120V AC

"GWM" steht für Gleichstrom- oder Wechselstromspeisung und Mittelwelle.

 Exportversion; produziert wurden auch Varianten mit Spartransformator, dieser transformiert die Netzspannung 220VAC auf 120VAC zur Speisung des Chassis (gedruckte Schaltung).

NF Endverstärker / NF Vorverstärker UCL82

AM Eingangsstufe - AM Oszillator und Mischer UF89 oder UCH81

AM ZF Verstärker / AM Demodulator UBF89

Einweg- Gleichrichter für die Anodenspannung UY85

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1959

Wechselstrom - Super

290 GWK (290GWK)

EXPORT

(Graetz Nr. )

4 Röhren (mit Gleichrichter)

ca. 22W Leistungsverbrauch

Gehäuse: BxHxT 260x145x130 mm

1,85 kg

nur K (Kurzwelle)

KW 16m bis 60m

 Wurfantenne fest am Gerät integriert

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

  Klein -  Lautsprecher 100mm

Kunststoffgehäuse (PVC) in gelb, rot, grün oder braun

Spartransformator für 220V Netz  auf 120V AC

"GWK" steht für Gleichstrom- oder Wechselstromspeisung und Kurzwelle.

 Exportversion; produziert wurden auch Varianten mit Spartransformator, dieser transformiert die Netzspannung 220VAC auf 120VAC zur Speisung des Chassis (gedruckte Schaltung).

NF Endverstärker / NF Vorverstärker UCL82

AM Eingangsstufe - AM Oszillator und Mischer UF89 oder UCH81

AM ZF Verstärker / AM Demodulator UBF89

Einweg- Gleichrichter für die Anodenspannung UY85



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1959 / 1960

Wechselstrom - Super

291 W (291W)

EXPORT

(Graetz Nr. )

4 Röhren

ca. 22W Leistungsverbrauch

Gehäuse: BxHxT 335x197x180 mm

xx kg

MW 530 - 1600 kHz (200 bis 550m)

KW 25m bis 90m (3,5 bis 12 MHz)

 Wurfantenne fest am Gerät integriert

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

  Klein -  oval - Lautsprecher

Kunststoffgehäuse (PVC)

Spartransformator für 220V Netz  auf 120V AC

Exportversion

Leiterplatte / gedruckte Schaltung

NF Endverstärker EL95 (6DL5)

NF Vorverstärker / AM Demodulator EBC91 (6AV6)

AM Eingangsstufe - AM Oszillator und Mischer ECH81 (6AJ8)

AM ZF Verstärker EF89 (6DA6)

Gleichrichter für die Anodenspannung 1N2096

Wir suchen die Reparaturdienstlisten für unser Museum !

Danke an Martin J. und Eric Sp. für die Bilderspende!

Skalenscheibe vom 291W



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1958 / 1959

Super

Baroness 610 CA (610CA)

EXPORT

(Graetz Nr. )

6 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 40 W

Gehäuse: BxHxT 349x218x168 mm

Gewicht : 5 kg

LW 140 - 350 kHz

MW 510 - 1620 kHz

SW 16,3 - 52 m

UKW 87,5 - 108 MHz

Ferritantenne für MW und LW schaltbar (LS-Knopf ziehen)

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

 Wurfantenne für KW und UKW

10 Kreise FM / ZF 6,75 MHz / 2-fach "C" abgestimmt / Ratiodetektor

Permanent - dynamischer Ovallautsprecher 106x180mm (65732)



Tonblende / Klangfarbenregler

Netzschalter mit Lautstärkeregler gekoppelt



5 Tasten: PU / LW / MW / SW / FM

NF - Endverstärker EL41

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

UKW Vorstufe / Oszillator und Mischer ECC85

FM ZF-Verstärker / AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C75 (flach) Siemens

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1959 / 1960

EXPORT Vollsuper

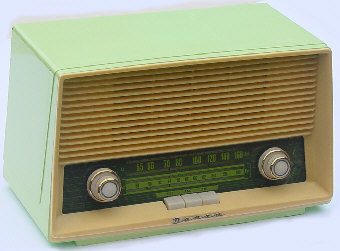

Danza 808 Tr. (808Tr.)

("tropenfeste" Version - Tr. / 220 VAC)

(Graetz Nr. )

und

Danza 808 E (808E)

(Export Version - E / 110-127 VAC)

(Graetz Nr. )

6 Röhren (mit Gleichrichter)

ca. 30 W Leistungsverbrauch

Gehäuse: BxHxT 336x195x175 mm

4 kg

MW 510 - 1620 kHz

UKW 87,5 - 108,5 MHz



Ferritantenne für MW (fest)

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt



10 Kreise FM / ZF 6,75 MHz  2-fach "C" + "L" abgestimmt

Ratiodetektor

Wurfantenne für UKW

Oval - Lautsprecher (67063)

Ausgangsleistung ca. 2,7 Watt



Klangregelung

3 Tasten: AUS / MW / UKW

Kunststoffgehäuse

Transformator nur zur Heizung der Röhren (6,3 V AC) - Chassis nicht Netzgetrennt!

gedruckte Schaltung / Leiterplatte

NF - Endverstärker EL95

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

UKW / MW Vorstufe / Reflexschaltung 1. ZF-Stufe FM EF85

UKW / MW Oszillator und Mischer EC92

AM / FM ZF - Verstärker EF89



Trockengleichrichter (Selengleichrichter) E250C50 (Einweg flach)

Skalenscheibe dunkelgrün / hellgrün bedruckt (808E - 808Tr / 18863).

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1959 / 1960

Vollsuper

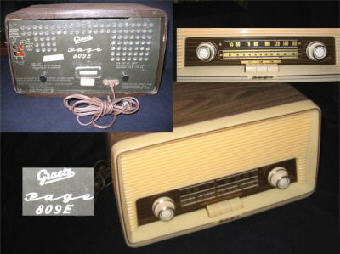

Page 809 E (809E)

EXPORT

(Graetz Nr. )

6 Röhren (mit Gleichrichter)

ca. 30 W Leistungsverbrauch

Gehäuse: BxHxT 339x198x176 mm

3 kg

MW 510 - 1620 kHz

UKW 87,5 - 108,5 MHz



Ferritantenne für MW (fest)

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt



10 Kreise FM / ZF 6,75 MHz  2-fach "C" + "L" abgestimmt

Ratiodetektor

Wurfantenne für UKW

Oval - Lautsprecher (67063)

Ausgangsleistung ca. 2,7 Watt



Klangregelung

3 Tasten: AUS / MW / UKW

Kunststoffgehäuse

Transformator nur zur Heizung der Röhren (6,3 V AC) Chassis nicht Netzgetrennt!

gedruckte Schaltung / Leiterplatte

NF - Endverstärker EL95

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

UKW / MW Vorstufe / Reflexschaltung 1. ZF-Stufe FM EF85

UKW / MW Oszillator und Mischer EC92

AM / FM ZF - Verstärker EF89



Trockengleichrichter (Selengleichrichter) E250C50 (Einweg flach)

Quelle des Bildes ist eine ältere ebay - Auktion

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1959 / 1960

Super

Komtess 811 E (811E)

EXPORT

(Graetz Nr. )

7 Röhren (mit Gleichrichter)

ca. 45 W Leistungsverbrauch

Gehäuse: BxHxT 364x223x168 mm

5 kg

MW 510 - 1620 kHz

SW1 ?

SW2  ?

UKW 87,5 - ? MHz

Ferritantenne für MW ?

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 6,75 MHz  2-fach "C" + "L" abgestimmt

Ratiodetektor

Wurfantenne für UKW und KW

Oval - Lautsprecher (65732)

Klangregler mit Schauzeichen



5 Tasten

gedruckte Schaltung

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magischer Balken EM84

UKW Vorstufe / Oszillator und Mischer ECC85

FM ZF-Verstärker / AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C75 (flach) Siemens

Hier die Skalenscheiben:

Baroness 610CA



Ein Radiofreund aus Kanada meldete sich mit diesem Gerät - vielen Dank an A.Z. !

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1959 / 1960

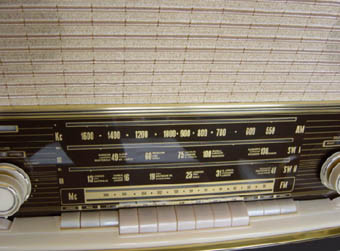

Fantasia 822 E (822E)

EXPORT

(Graetz Nr. )

NF-stereo (with stereo AF amplifier)



14 Röhren (mit Gleichrichter)

ca. 80W Leistungsverbrauch

Gehäuse BxHxT 680x395x308mm

17 kg

MW (AM) 510 - 1620 kHz

SW 1 (SW I)

SW 2 (SW II) 13 - 41 m Band

UKW (FM) 87,5 - 108 MHz

Ferritantenne drehbar und abschaltbar für MW

8 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

AM Bandbreite in 2 Stufen (ca. 3 und 9 kHz) schaltbar

13 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt Ratiodetektor eingebaute Dipolantenne für UKW

Raumklang

Ausgangsleistung 2x 7,5W

2x Oval- Bass-Lautsprecher 17x26cm (5346)

2x Oval- Hoch-Mittelton-Lautsprecher 13x18cm (65700)

gehörrichtige Lautstärkeregelung

Bass- und Höhenregister mit beleuchtetem Schauzeichen in der Skalenscheibe sichtbar

(vorne rechts) Klangregister schaltbar: Sprache / Solo / Orchester

(vorne links) abschaltbar: Lautsprecher / Magisches Auge + Rauschunterdrückung / Raumklang

2x NF - Endverstärker Gegentakt 4x EL95

NF - Vorstufe / Phasendreher 3x ECC83

AM Demodulator / Ratiodetektor / Rauschsuppressor EABC80

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker 2x EF89

Trockengleichrichter (Selengleichrichter)



Hier ein Exportgerät, schon von Graetz / ITT, mit erweitertem Kurzwellenbereich; weitestgehend baugleich bis auf den AM- Empfangsteil mit dem Modell für Deutschland "POLKA 1113".

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1962 / 1963

Groß - Super

Polka 1113 Tr. (110 V, 127 V, 150 V,  220 V)

Polka 1113 E (110 V)

EXPORT

(Graetz Nr. )

6 Röhren (mit Gleichrichter)

ca. 45 W Leistungsverbrauch

Gehäuse: BxHxT 520x305x225 mm

8 kg

MW 510 - 1620 kHz

KW (1)  49 - 125 m Band

KW (2) 13 - 41 m Band

UKW 87,5 - 108 MHz

 ab schaltbare Ferritantenne für MW

6 Kreise AM / ZF 460 kHz

2-fach "C" abgestimmt

10 Kreise FM / ZF 10,7 MHz

2-fach "C" abgestimmt



1 Oval - Lautsprecher 13x26 cm

und

1 elektrostatischer Hochtonlautsprecher 7cm



Bass und Höhenregister mit Schauzeichen



Bauelemente auf gedruckter Leiterplatte (Gedruckte Schaltung)

NF - Endverstärker / NF - Vorstufe ECL86

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC81

AM Eingangsstufe / FM ZF Verstärker - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker / AM- Demodulator EBF89

Trockengleichrichter (Selengleichrichter) B250C75 flach

2x Germaniumdiode AA79 (Ratiodetektor)





© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1966

Super

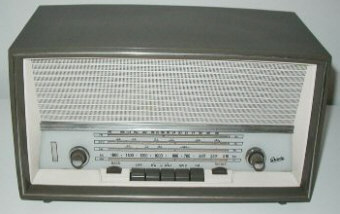

ARCADIA 06Y (06 Y)

EXPORT

(Graetz Nr. )

5 Röhren (mit Gleichrichter)

ca. 50W Leistungsverbrauch

Gehäuse: BxHxT 400x230x180 mm

6 kg

MW 510 - 1640 kHz

KW (1)  51,2 - 176,5 m Band

KW (2) 15,95 - 51,7 m Band

UKW 87 - 108 MHz

  Ferritantenne für MW

6 Kreise AM / ZF 460 kHz

2-fach "C" abgestimmt

10 Kreise FM / ZF 10,7 MHz

2-fach "C" abgestimmt



Oval - Lautsprecher EP-468B



Bass und Höhenregister



Bauelemente auf gedruckter Leiterplatte (Gedruckte Schaltung)

NF - Endverstärker / NF - Vorstufe ECL86

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe / FM ZF Verstärker - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker / AM- Demodulator EBF89

Trockengleichrichter (Selengleichrichter) B250C100

Halbleiter: (Germanium) Diodenpaar 2x AA113 (Ratiodetektor)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1966

Super

ARCADIA 07Y (07 Y)

EXPORT

(Graetz Nr. )

5 Röhren (mit Gleichrichter)

ca. 40W Leistungsverbrauch

Gehäuse: BxHxT 400x230x180mm

5,5 kg

MW 510 - 1620 kHz

KW (1)  52,63 - 176,4 m Band

KW (2) 22,22 - 54,54 m Band

KW (3) 13,04 - 23,07 m Band

  Ferritantenne für MW

6 Kreise AM / ZF 460 kHz

2-fach "C" abgestimmt

Oval - Lautsprecher EP-468B



Bass und Höhenregister



Bauelemente auf gedruckter Leiterplatte (Gedruckte Schaltung)

NF - Endverstärker / NF - Vorstufe ECL86

Magisches Band EM84

AM Eingangsstufe / AM Oszillator und Mischer ECH81

AM ZF - Verstärker / AM- Demodulator EBF84

Trockengleichrichter (Selengleichrichter) B250C100



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

196x ??

Wechselstrom - Super 2105

MW - SW - Radio 2105

EXPORT

(Graetz Nr. )

4 Röhren

ca. xxW Leistungsverbrauch

Gehäuse: BxHxT 300x185x148 mm

xx kg

MW 510 - 1620 kHz ?

KW (1)  ?? m Band

KW (2) ?? m Band

  Wurfantenne / Antennenlitze fest mit dem Gerät verbunden

Bauelemente auf gedruckter Leiterplatte (Gedruckte Schaltung)

Kunststoffgehäuse

NF Endverstärker EL95

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM ZF Verstärker EF89

AM Demodulator / NF-Vorverstärker EBC91







Ein volltransistoriertes Radiogerät mit Batteriebetrieb für den Export:

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1961 - 1962 ?

Transistorsuper

MW - SW - Radio 2151

EXPORT

(Graetz Nr. )

Batteriebetrieb

ca. xx W Leistungsverbrauch

Gehäuse: BxHxT 300x140x190 mm

2,2 kg

MW 510 - 1620 kHz ?

KW I (1)  41 bis 90 m Band

KW II (2) 16 bis 31 m Band

??

Ferritantenne für MW

Rahmenantenne für KW



5 Kreise AM / ZF 460 kHz

2-fach "C" abgestimmt

Gegentakt (B) - Endstufe (Ausgangstransformator)

Lautsprecher 14cm rund



Batterie 9 V (50 mA) 6x R14 / 1,5V



Anschluss für Antennen- und Erdanschluss

??

7 Transistoren

3x AF116

2x OC71

2x OC74



2 Dioden

2x OA70



EXPORT Koffergeräte / volltransistorisiert

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1961 - 1962 ?

Koffersuper

MW - SW - Radio 2132

EXPORT

(Graetz Nr. )

ca. xxW Leistungsverbrauch

Gehäuse: BxHxT 280x185x75 mm

xx kg

MW 510 - 1620 kHz ?

KW I (1)  41 bis 90 m Band

KW II (2) 16 bis 31 m Band



Ferritantenne für MW

Rahmenantenne für KW



5 Kreise AM / ZF 460 kHz

2-fach "C" abgestimmt

Gegentakt (B) - Endstufe (Ausgangstransformator)

Lautsprecher 10cm rund



Batterie 9 V (50 mA) 6x R14 / 1,5V



Anschluss für Antennen- und Erdanschluss

7 Transistoren

3x AF116

2x OC71

2x OC74



2 Dioden

2x OA70

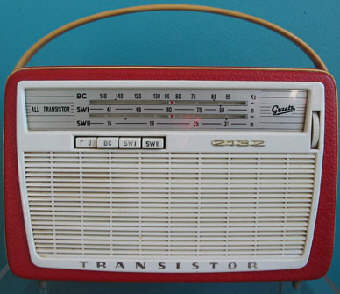

Hier nochmals der "2132" von Graetz:

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1961 ??

Autosuper / Autoradio

Radio T-220 (T220)

Graetz France

EXPORT

(Graetz Nr. )

6V oder 12V / Minus (-) Masse

ca. xxW Leistungsverbrauch

Gehäuse: BxHxT xx mm

xx kg

LW - GO 150 - 270 kHz ??



MW - PO 520 - 1620 kHz / 200m bis 550m



Festsendertaste "Europa 1" (EUR.1)

Festsendertaste "Luxemburg" (LUX)



Anschluss für Autoantenne

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1963 ??

Autosuper / Autoradio

Radio 2252

Graetz France

EXPORT

(Graetz Nr. )

6V oder 12V / Minus (-) Masse

ca. xxW Leistungsverbrauch

Gehäuse: BxHxT xx mm

xx kg

LW - GO 150 - 270 kHz ??



MW - PO 520 - 1620 kHz / 200m bis 550m



Festsendertaste "Europa 1" (EUR.1)

Festsendertaste "Luxemburg" (LUX)

Festsendertaste "France 1" (Fr.1)



Anschluss für Autoantenne

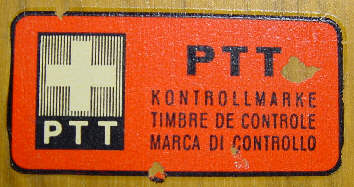

Ich bekam ein EXPORTGERÄT in meine Sammlung, auf diesem war eine Kontrollmarke der PTT zu sehen: Dieses Gerät wurde seinerzeit in die Schweiz exportiert, die "PTT" (Behörde für "Post, Telefon und Telegrafie) erteilte wohl eine "Radiokonzession" und bestätigte auf diese optische Weise die Anmeldung hierzu.


Startseite ] Nach oben ] Lautsprecher usw. ] Graetzor bis 1938 ] Graetz 1938 bis 1941 ] Graetz 1941 bis 1945 ] VE301 / DKE ] Berlin 1945 bis 1951 ] Altena 1946 bis 1951 ] Die 150er Serie ] Die 160er Serie ] Die 170er Serie ] Die Allstrom Super ] Die Comedia Serie ] Die Musica Serie ] Die Melodia Serie ] Die Sinfonia Serie ] Die Fantasia Serie ] Die Canzonetta Serie ] Die Polka Serie ] Die Komtess Serie ] Die kleinsten Super ] Phono - Super ] Musik - Truhen ] [ Export ] RCA und Graetz ] UKW ] 4R von Graetz ] Der Schallkompressor ] stereo ] Transistorgeräte ] Uhrenradios ] nach 1961 ] anderes als Radio ] Fernsehgeräte ] Werbung ]

Senden Sie eine E-Mail mit Fragen oder Kommentaren zu dieser Website an: graetz.radio@hotmail.de
Copyright © 2017 Jens Dehne - Planegg
Stand: März 2017
