Musiktruhen (Tonmöbel) von der Marke Graetz

Das Besondere und Größte der Serien für den gehobenen Anspruch stellten die Musiktruhen dar, in Kombination mit Schallplattenspieler oder Schallplattenwechsler, in den späteren Ausführungen dann auch in Kombination mit Fernsehgeräten.

Hier die Information als PDF

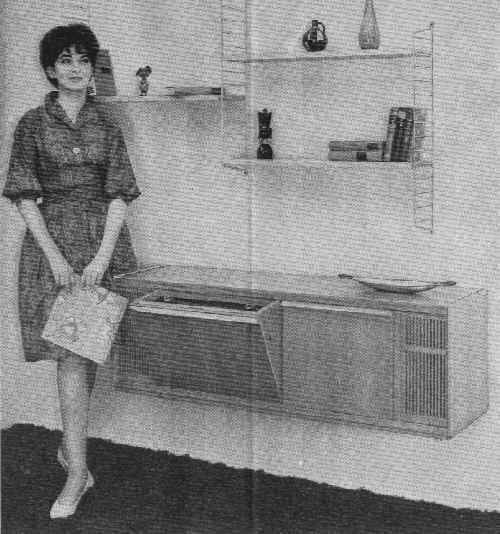

Hier stellte Graetz 1962 zur Industriemesse in Hannover die Musiktruhe SCERZO vor, welche auch an der Wand befestigt werden konnte. GRAETZ: Gerade in Verbindung mit den modernen Wandregal-Systemen wird diese neue SCERZO viele Konsumentenwünsche erfüllen helfen.

Nun ein paar repräsentative Modelle aus der Graetz- Ära bis 1961:


© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

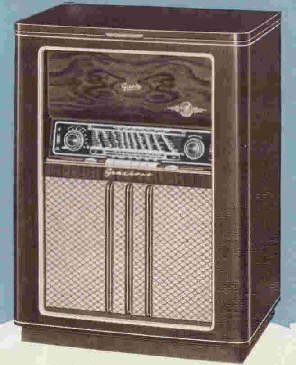

1954

UKW - Musiktruhe

Grazioso auch / und

188 W (188W)

(Graetz Nr. 3303)

610x800x390mm

 30,2 kg

Originalpreis 508,- DM / BRD

(mit 10-Plattenwechsler 598,- DM / BRD)

LW 140 - 320 kHz

MW 500 - 1630 kHz

KW  25 - 51 m

UKW 87,5 - 100 MHz

Ferritantenne für MW und LW drehbar und abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

eingebaute Breitband - Dipolantenne für UKW

9 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt / Ratiodetektor

Raumklang

Klangstrahler nach vorn gerichtet

6W Oval - Breitband - Lautsprecher (5346)

dynamischer - Hochton - Lautsprecher rund 10cm



Bass und Höhenregister mit  Schauzeichen in der Skalenscheibe

6 Tasten: Aus - TA - LW - MW - KW - UKW

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magischer Fächer EM80

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF Verstärker ECH81

AM / FM ZF - Verstärker EF85 (oder EF89)

Trockengleichrichter (Selengleichrichter)  B250C75

In den Graetz - Nachrichten von heißt es:

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1954

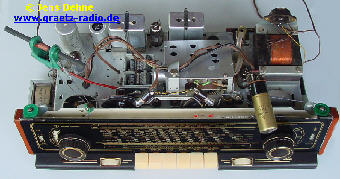

UKW - Spitzenmusikschrank

Belcanto auch / und

191 W (191W)

(Graetz Nr. 3296)



7 Röhren (einschließlich Gleichrichter)

mit Sparschaltung Leistungsbedarf ca. 44W / 30W

1060x822x430mm

 52 kg ?



Originalpreis 946,- DM / BRD (mit Hausbar + 19,- DM)

LW 140 - 320 kHz

MW 500 - 1630 kHz

KW  25 - 502 m

UKW 87,5 - 100 MHz



Ferritantenne für MW und LW drehbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

9 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt Ratiodetektor

Breitband Dipolantenne für UKW

Raumklang

8W Oval-Bass-Lautsprecher 21x32cm (5400)

6W Mittelton-Lautsprecher oval 18x26cm (5346)

 Hochton-Lautsprecher rund 100mm



Bass- und Höhenregister mit Schauzeichen in der Skalenscheibe

6 Tasten: Aus - TA - LW - MW - KW - UKW



Dieses Gerät ist ausgestattet mit dem 10 - Platten - Wechsler "REX A" von "Perpetuum Ebner" (PE)

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge EM34

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF85



Trockengleichrichter (Selengleichrichter) B250C75 rund



Skalenscheibe in schwarz / gold, Kennzeichen 191W 13336I

In den Graetz - Nachrichten von heißt es:

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1955

Raumklang - Spitzen - Musiktruhe

Scerzo 4R / 232

(Graetz Nr. 3437)



7 Röhren (einschließlich Gleichrichter)

Leistungsbedarf ca. 50W

1000x830x410mm

 xx kg ?



Originalpreis 887,- DM / BRD

LW 140 - 320 kHz

MW 500 - 1630 kHz

KW  25 - 51 m

UKW 87,5 - 101 MHz



Ferritantenne für MW und LW drehbar

8 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

11 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt Ratiodetektor

Breitband Dipolantenne für UKW

4R Rundstrahl - Raumklang

8W Oval-Bass-Lautsprecher 21x32cm (5400)

Hochton-Lautsprecher rund 9cm (6369)

Mittelton-Lautsprecher 13cm nach oben gerichtet (6406)

Bass- und Höhenregister mit Schauzeichen in der Skalenscheibe

mit Taste schaltbar: Musik / Sprache

7 Tasten: Aus - TA - SP - LW - MW - KW - UKW

Dieses Gerät ist ausgestattet mit dem 10 - Platten - Wechsler "REX A" von "Perpetuum Ebner" (PE).

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magischer Fächer EM80

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF85

Trockengleichrichter (Selengleichrichter) B250C75 rund

In den Graetz - Nachrichten von 1954 heißt es:

Der große Wurf eines bedeutenden Werkes, so kann man ohne Übertreibung die bildschöne Rundfunktruhe nennen. Sie vereinigt in sich alle Vorzüge eines ganz großen Musikgerätes und eines sehr dekorativen Möbelstückes.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1955

Raumklang - Luxus - Musiktruhe

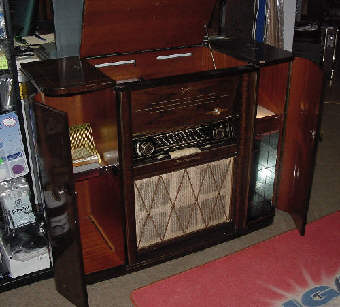

Belcanto 4R / 234 (4R/234)

(Graetz Nr. 3449)

10 Röhren (einschließlich Gleichrichter)

1225x835x410mm

71 kg ?

Originalpreis 1098,- DM / BRD



LW 140 - 320 kHz

MW 510 - 1620 kHz

KW  24 - 50 m

UKW 87,5 - 101 MHz

Ferritantenne drehbar und abschaltbar für MW und LW

8 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

AM Bandbreite in 2 Stufen (ca.3,5/10 kHz) schaltbar (2 ZF Filter)

12 (13 / je nach Angabe in den technischen Unterlagen) Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt

Ratiodetektor

eingebaute Dipolantenne für UKW

4R Rundstrahl - Raumklang

Ausgangsleistung xxW

8W Oval-Bass-Lautsprecher 21x32cm (5400)

2x 6W Breitband-Lautsprecher 18x26cm

2 x Hochtonlautsprecher oval

Bass- und Höhenregister mit Schauzeichen in der Skalenscheibe sichtbar; schaltbar "Sprache"

Dieses Gerät ist ausgestattet mit dem 10 - Platten - Wechsler "REX A" von "Perpetuum Ebner" (PE).

Gegentakt ultralinear NF - Endverstärker 2x EL84

NF - Vorstufe / Phasendreher ECC81

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge EM34

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

2x AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B300C140

In den Graetz - Nachrichten von 1955 heißt es:

In Technik und Linienführung eine wahre Meisterschöpfung. Die Fünffach- Klangstrahlergruppe in der Verbindung mit der 14-Watt Gegentaktendstufe in Ultra-Linearschaltung sorgt für eine Konzertwiedergabe höchster Vollendung. Diese Luxusmusiktruhe übertrifft alle Erwartungen.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

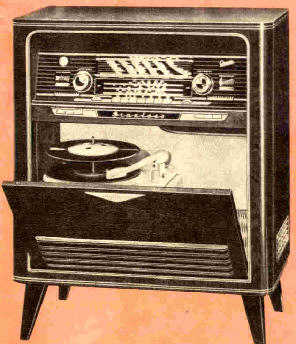

1957

Raumklang - Musiktruhe

Grazioso

675x820x390mm

 25 kg

Originalpreis 628,- DM / BRD

(mit 10-Plattenwechsler Aufpreis 70,- DM / BRD)



LW 140 - 320 kHz

MW 510 - 1620 kHz

KW  25 - 50 m

UKW 87,5 - 100 MHz

Ferritantenne

6 Kreise AM / ZF 472 kHz / 2-fach abgestimmt

11 Kreise FM / ZF 10,7 MHz 2-fach abgestimmt

Klangstrahler nach vorn gerichtet

6 W - Oval - Lautsprecher 18x26cm ?

Hochtonlautsprecher 7cm ?

Bass und Höhenregister mit Schauzeichen in der Skalenscheibe

Graetz-Werbung als .pdf

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge EM34

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

2x AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C75L

In den Graetz - Nachrichten von 1957 heißt es:

Die zeitlos gefällige Form

und ihre große technisch Leistung sind überzeugend. Der Raumfüllende Klang und die hohe Empfangsleistung sind eine unerschöpfliche Quelle der Freude.





© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1959 / 1960

Vollstereo- Musiktruhe

Grazioso 4816

NF - Stereo



Leistungsbedarf ca. 60 Watt

Gehäuse: 655+180x750x410mm

30 kg

Originalpreis 648,- (Nussbaum natur, matt +20,-) DM / BRD

LW 140 - 355 kHz

MW 510 - 1620 kHz

KW  16,3 - 51,9 m

UKW 87,5 - 100,5 MHz

Ferritantenne für MW , abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 6,75 MHz  2-fach "C" + "L" abgestimmt Ratiodetektor

eingebaute Dipolantenne für UKW

Raumklang

Ausgangsleistung 2x 5,6W

2x Oval- Breitband-Lautsprecher 170x260mm (65272 und 5346)

gehörrichtige Lautstärkeregelung

Bass- und Höhenregister mit Schauzeichen in der Skalenscheibe sichtbar

Klangregister: STEREO / KONZERT / SPRACHE

6 Tasten: AUS / TA / LW / MW / KW / UKW

Rahmenchassis / gedruckte Schaltung (Leiterplatte)

NF - Endverstärker 2x EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

NF - Vorstufe 2. Kanal EBC91

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C100 flach



mit 4-Tuoren 10-Platten-Spieler / Stereotonkopf - Rex A 59 Stereo

In den Graetz - Nachrichten von 1959 heißt es:



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1957 / 1958

Raumklang - Groß - Musiktruhe

Scerzo M 531 (M531)

technisch baugleich mit Scerzo 532

(Graetz Nr. 90048)

Gewicht : 25 kg ?

BxHxT 675x820x390 mm ?

Originalpreis 898,- DM / BRD ?

LW 140 - 320 kHz

MW 510 - 1620 kHz

KW  25 - 50 m

UKW 87,5 - 100 MHz

Ferritantenne drehbar und abschaltbar

6 Kreise AM / ZF 464/472 kHz  2-fach abgestimmt

11 Kreise FM / ZF 10,7 MHz 2-fach abgestimmt

Raumklang mit Schallkompressor

Oval-Bass-Lautsprecher 21x32cm

 Oval-Bass-Lautsprecher 18x26cm und

Hochtonlautsprecher 7cm in der Front

Bass und Höhenregister mit Schauzeichen

Hier Graetz-Werbung als .pdf

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge EM34

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C75

In den Graetz - Nachrichten von heißt es:

Ein Tonwunder,

das für den Musikliebhaber geschaffen wurde, der auf brillanten Raumklang und auf große Empfangsleistung Wert legt. Ein besonders wertvoller Wechsler mit 4 Geschwindigkeiten und Druckknopfbedienung ergänzt den hochwertigen Rundfunkteil aufs Beste.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1956 / 1957

Raumklang - High-Fidelity - Musiktruhe

Belcanto 4R / 434 (4R/434)

(Graetz Nr. 3583)

10 Röhren (einschließlich Gleichrichter)

Gewicht : 44,5 kg

BxHxT 1200x850x420 mm

Originalpreis 1148,- DM / BRD

LW 140 - 320 kHz

MW 510 - 1620 kHz

KW  25 - 50 m

UKW 87,5 - 100 MHz

Ferritantenne drehbar und abschaltbar

8 Kreise AM / ZF 464/472 kHz  2-fach abgestimmt

13 Kreise FM / ZF 10,7 MHz 2-fach abgestimmt

Raumklang mit Schallkompressor

4x Oval-Bass- Lautsprecher

Hochtonlautsprecher in der Front

Schallkompressor



Bass und Höhenregister mit Schauzeichen

Gegentakt ultralinear NF - Endverstärker 2x EL84

NF - Vorstufe / Phasendreher ECC81

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge EM34

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

2x AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B300C140

In den Graetz - Nachrichten von heißt es:

Die Meisterleistung

"High Fidelity" ist der Begriff für beste Tonwiedergabe. Hier ist das Gerät, welches den Kenner überzeugt. Das Hören wird zum Erleben.



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1958 / 1959

Musiktruhe

Grazioso 4617

(Chassis Graetz Nr. 90156)

6 Röhren

Leistungsbedarf ca. 53W + 13W (Plattenwechsler)

Gehäuse: BxHxT 750x844x420 mm

Gewicht : 32kg

Originalpreis 598,- DM / BRD

LW 140 - 355 kHz

MW 510 - 1620 kHz

KW  16,3 - 51,9 m

UKW 87,5 - 100,5 MHz

Ferritantenne für MW und LW drehbar mittels Hebel von hinten, abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 6,75 MHz  2-fach "C" + "L" abgestimmt Ratiodetektor

eingebaute Breitband - Dipolantenne für UKW

Raumklang

ca. 5,6 Watt Ausgangsleistung



6W Oval-Bass-Lautsprecher 170x260mm (65272)

1x Hochton-Lautsprecher rund 100mm (6861)



Bass und Höhenregister mit beleuchtetem Schauzeichen in der Skala

Register schaltbar : Sprache / Solo / Orchester

abschaltbar: Außen - Lautsprecher / Magisches Auge / Raumklang (4R)

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF Verstärker ECH81

AM / FM ZF - Verstärker EF89



Trockengleichrichter (Selengleichrichter) B250C75 flach







Grazioso 4617: mit 4-Tuoren 10-Platten-Spieler - Rex A 58 / Ausführung in Goldhammerlack, Plattenteller grün, Tonarm beige (Firma Perpetuum Ebner)

In den Graetz - Nachrichten von heißt es:

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1958 / 1959

Musiktruhe

Moderato 6617

(Chassis Graetz Nr. 90156)

6 Röhren

Leistungsbedarf ca. 53W + 13W (Plattenwechsler)

Gehäuse: BxHxT 1050x844x420 mm

Gewicht : 39kg

Originalpreis 698,- DM / BRD

LW 140 - 355 kHz

MW 510 - 1620 kHz

KW  16,3 - 51,9 m

UKW 87,5 - 100,5 MHz

Ferritantenne für MW und LW drehbar mittels Hebel von hinten, abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 6,75 MHz  2-fach "C" + "L" abgestimmt Ratiodetektor

eingebaute Breitband - Dipolantenne für UKW

Raumklang

ca. 5,6 Watt Ausgangsleistung



6W Oval-Bass-Lautsprecher 170x260mm (65272)

2x Hochton-Lautsprecher rund 100mm (6861)



Bass und Höhenregister mit beleuchtetem Schauzeichen in der Skala

Register schaltbar : Sprache / Solo / Orchester

abschaltbar: Außen - Lautsprecher / Magisches Auge / Raumklang (4R)

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF Verstärker ECH81

AM / FM ZF - Verstärker EF89



Trockengleichrichter (Selengleichrichter) B250C75 flach

Moderato 6617: mit 4-Tuoren 10-Platten-Spieler - Rex A 58 / Ausführung in Goldhammerlack, Plattenteller grün, Tonarm beige (Firma Perpetuum Ebner)

Moderato 6617 E: mit 4-Tuoren Phono- Chassis Typ - 3420 PE (Firma Perpetuum Ebner)

In den Graetz - Nachrichten von heißt es:

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1959

Musiktruhe

Moderato S 6617-1

(vorbereitet für NF - Stereo / nachträglicher Einbau des Stereo- Zusatzverstärkers "604" möglich)

6 Röhren

Leistungsbedarf ca. 53W + 13W (Plattenwechsler)

Gehäuse: BxHxT 1050x844x420 mm

Gewicht : 39kg

Originalpreis xxx,- DM / BRD ?

LW 140 - 355 kHz

MW 510 - 1620 kHz

KW  16,3 - 51,9 m

UKW 87,5 - 100,5 MHz

Ferritantenne für MW und LW drehbar mittels Hebel von hinten, abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 6,75 MHz  2-fach "C" + "L" abgestimmt Ratiodetektor

eingebaute Breitband - Dipolantenne für UKW

Raumklang

ca. 5,6 Watt Ausgangsleistung



6W Oval-Bass-Lautsprecher 170x260mm (65272)

2x Hochton-Lautsprecher rund 100mm (6861)



Bass und Höhenregister mit beleuchtetem Schauzeichen in der Skala

Register schaltbar : Sprache / Solo / Orchester

abschaltbar: Außen - Lautsprecher / Magisches Auge / Raumklang (4R)

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF Verstärker ECH81

AM / FM ZF - Verstärker EF89



Trockengleichrichter (Selengleichrichter) B250C75 flach

Hier abgebildet der Graetz - Zusatzverstärker 604 zur Nachrüstung für die Truhe Moderato S 6617-1 bzw. in der Truhe Moderato S 6617-2 bereits werksmäßig eingebaut.



Moderato S 6617-1: mit 4-Tuoren 10-Platten-Spieler mit Stereo-Tonkopf - Rex A 58 - Stereo / Ausführung in Goldhammerlack, Plattenteller grün, Tonarm beige (Firma Perpetuum Ebner)

In den Graetz - Nachrichten von heißt es:

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1959

Vollstereo-Truhe

Moderato S 6617-2

(NF - Stereo mit eingebautem Stereo- Zusatzverstärker "604")

8 Röhren

Leistungsbedarf ca. 53W + 13W (Plattenwechsler)

Gehäuse: BxHxT 1050x844x420 mm

Gewicht : 40kg

Originalpreis xxx,- DM / BRD ?

LW 140 - 355 kHz

MW 510 - 1620 kHz

KW  16,3 - 51,9 m

UKW 87,5 - 100,5 MHz

Ferritantenne für MW und LW drehbar mittels Hebel von hinten, abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 6,75 MHz  2-fach "C" + "L" abgestimmt Ratiodetektor

eingebaute Breitband - Dipolantenne für UKW

Raumklang / Stereo

ca. 5,6 Watt Ausgangsleistung



6W Oval-Bass-Lautsprecher 170x260mm (65272)

2x Hochton-Lautsprecher rund 100mm (6861)

6W Oval-Bass-Lautsprecher (5346) für den Stereo- Zusatzverstärker 604



Bass und Höhenregister mit beleuchtetem Schauzeichen in der Skala

Register schaltbar : Sprache / Solo / Orchester

abschaltbar: Außen - Lautsprecher / Magisches Auge / Raumklang (4R)

NF - Endverstärker EL84 (Stereo- Zusatzverstärker 604)

NF - Vorverstärker EF89 (Stereo- Zusatzverstärker 604)

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF Verstärker ECH81

AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C75 flach

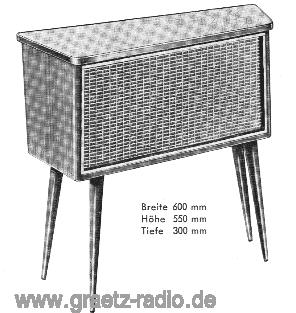

Hier abgebildet der Lautsprechertisch 607, dieser ist zum Anschluss an den Stereo- Verstärker bzw. an GRAETZ Vollstereotruhen zur Vertiefung des Stereo-Eindruckes in großen Räumen bestimmt.



Moderato S 6617-2: mit 4-Tuoren 10-Platten-Spieler mit Stereo-Tonkopf - Rex A 58 - Stereo / Ausführung in Goldhammerlack, Plattenteller grün, Tonarm beige (Firma Perpetuum Ebner)

In den Graetz - Nachrichten von heißt es:

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1961 / 1962

Vollstereo - Spitzenmusiktruhe

Cantilene 8 1022

NF - Stereo

L M K(16m-49m)

UKW bis 100 MHz

drehbare Ferritantenne / schaltbar

8 Kreise AM / ZF 460 kHz

AM Bandbreite schaltbar

13 Kreise FM / ZF 10,7 MHz

Klangstrahlergruppe nach vorn gerichtet

2x Oval-Bass-Lautsprecher

2x Hochton-Lautsprecher

Bass und Höhenregister mit Schauzeichen

schaltbar :

Sprache / Solo / Orchester

Raumton / Stero / Magisches Band

2x NF - Endverstärker Gegentakt 4x EL95

NF - Vorstufe / Phasendreher 3x ECC83

AM Demodulator / Ratiodetektor / Rauschsuppressor EABC80

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker 2x EF89

Trockengleichrichter  (Siemens) Selen Flachgleichrichter B250C125

In den Graetz - Nachrichten von heißt es:

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1961 / 1962

Vollstereo

Belcanto 9 1022

NF - Stereo

L M K(16m-49m)

UKW bis 100 MHz

drehbare Ferritantenne / schaltbar

8 Kreise AM / ZF 460 kHz

AM Bandbreite schaltbar

13 Kreise FM / ZF 10,7 MHz

Klangstrahlergruppe nach vorn gerichtet + Hochton LP rechts und links

2x Oval-Bass-Lautsprecher

4x Hochton-Lautsprecher

Bass und Höhenregister mit Schauzeichen

schaltbar :

Sprache / Solo / Orchester

Raumton / Stero / Magisches Band

2x NF - Endverstärker Gegentakt 4x EL95

NF - Vorstufe / Phasendreher 3x ECC83

AM Demodulator / Ratiodetektor / Rauschsuppressor EABC80

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker 2x EF89

Trockengleichrichter  (Siemens) Selen Flachgleichrichter B250C125

In den Graetz - Nachrichten von heißt es:




Startseite ] Nach oben ] Lautsprecher usw. ] Graetzor bis 1938 ] Graetz 1938 bis 1941 ] Graetz 1941 bis 1945 ] VE301 / DKE ] Berlin 1945 bis 1951 ] Altena 1946 bis 1951 ] Die 150er Serie ] Die 160er Serie ] Die 170er Serie ] Die Allstrom Super ] Die Comedia Serie ] Die Musica Serie ] Die Melodia Serie ] Die Sinfonia Serie ] Die Fantasia Serie ] Die Canzonetta Serie ] Die Polka Serie ] Die Komtess Serie ] Die kleinsten Super ] Phono - Super ] [ Musik - Truhen ] Export ] RCA und Graetz ] UKW ] 4R von Graetz ] Der Schallkompressor ] stereo ] Transistorgeräte ] Uhrenradios ] nach 1961 ] anderes als Radio ] Fernsehgeräte ] Werbung ]

Senden Sie eine E-Mail mit Fragen oder Kommentaren zu dieser Website an: jens.dehne@graetz-radio.de
Copyright © 2000 bis 2023 Jens Dehne - Planegg
Stand: Mai 2023
