Ab etwa 1950 begann man nach strategischen Entscheidungen und Vorgaben der DDR - Wirtschaft mit der Entwicklung und Produktion von Groß- und Mittelsupern für den gehobenen Anspruch und auch für den Export

Später bekamen die Geräte auch "klangvolle" Namen, zunächst wurden die Geräte nur mit "Stern" und der Ziffern-Buchstaben Kombination benannt.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1949

Wechselstrom - Super

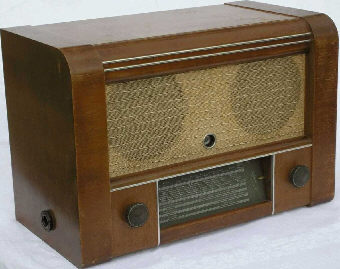

STERN 7E81

 auch 7E81-A 7E81-B 7E81-C

(7 E 81 -A -B -C)

Gerät: 370855 /X

Gerät: 370856 /I

7 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 90 W

Gehäuse: BxHxT  mm ?

Gewicht : 20 kg ?

Originalpreis 712,- DM / DDR

LW 150...410 kHz

MW  520...1650 kHz

KW1 15...19 MHz (16...20m)

KW2 9,45...13 MHz (23..32m)

KW3 5,95...8 MHz (38...50m)

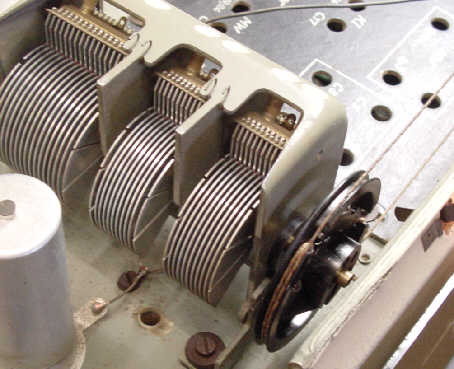

8 Kreise AM / ZF 468 kHz  / 3 Kreise "C" abstimmbar

HF Vorstufe mit EF13

2x elektrodynamischer Breitband - Lautsprecher (rund) nach vorn gerichtet

Netzschalter über Lautstärkeregler

Klangregler

9 kHz Filter

stufenlose Bandbreitenregelung (1 B-Filter)

Magisches Auge

NF - Endverstärker EL12

NF Vorstufe EF11

Magisches Auge EM11

AM HF Vorstufe EF13

AM Eingangsstufe / AM Oszillator und Mischer ECH11

AM ZF Verstärker / AM Demodulator EBF11



Gleichrichter für Anodenspannung EZ12

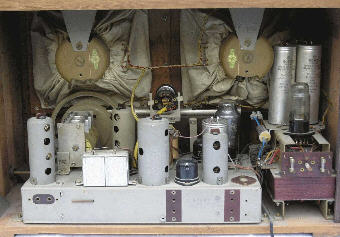

 Dank Herrn Rudolph für die Bilderspende !



Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1949

Wechselstrom - Super

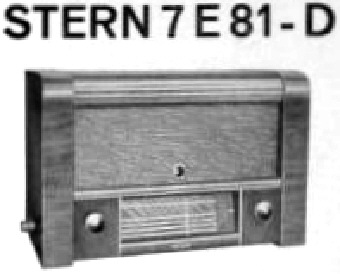

STERN 7E81-D

(7 E 81 -D)

Gerät:

9 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 90 W

Gehäuse: BxHxT  mm ?

Gewicht : 20 kg ?

Originalpreis xxx,- DM / DDR

LW 150...410 kHz

MW  520...1650 kHz

KW1 15...19 MHz (16...20m)

KW2 9,45...13 MHz (23..32m)

KW3 5,95...8 MHz (38...50m)



8 Kreise AM / ZF 468 kHz  / 3 Kreise "C" abstimmbar

HF Vorstufe mit 6AC7

2x elektrodynamischer Breitband - Lautsprecher (rund) nach vorn gerichtet

Netzschalter über Lautstärkeregler

Klangregler

9 kHz Filter

stufenlose Bandbreitenregelung (1 B-Filter)

Magisches Auge

NF - Gegentakt Endverstärker 2x EL11

NF Vorstufe EF12

Magisches Auge EM11

AM HF Vorstufe EF13

AM Eingangsstufe / AM Oszillator und Mischer ECH11

AM ZF Verstärker / AM Demodulator EBF11



Gleichrichter für Anodenspannung EZ12

Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1949

Wechselstrom - Super

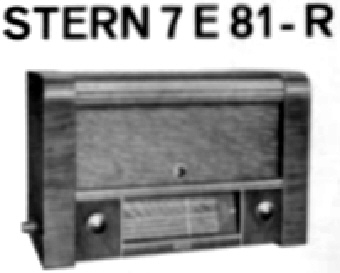

STERN 7E81-R

(7 E 81 -R)

Gerät: 470238 /I (470280)

9 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 90 W

Gehäuse: BxHxT  mm ?

Gewicht : 20 kg ?

Originalpreis xxx,- DM / DDR

LW 150...410 kHz

MW  520...1650 kHz

KW1 15...19 MHz (16...20m)

KW2 9,45...13 MHz (23..32m)

KW3 5,95...8 MHz (38...50m)



8 Kreise AM / ZF 468 kHz  / 3 Kreise "C" abstimmbar

HF Vorstufe mit 6AC7

2x elektrodynamischer Breitband - Lautsprecher (rund) nach vorn gerichtet

Netzschalter über Lautstärkeregler

Klangregler

9 kHz Filter

stufenlose Bandbreitenregelung (1 B-Filter)

Magisches Auge

NF - Gegentakt Endverstärker 2x 6V6

NF Vorstufe (transformatorgekoppelt) und AM Demodulator / Regelspannung 6SQ7

Magisches Auge 6E5

AM HF Vorstufe 6AC7

AM Eingangsstufe und Mischer 5SA7

AM Oszillator 6J5

AM ZF Verstärker 6SK7



Gleichrichter für Anodenspannung 5Z4

Wir suchen die original Kundendienstanleitung für dieses Gerät.



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1950

Wechselstrom - Super

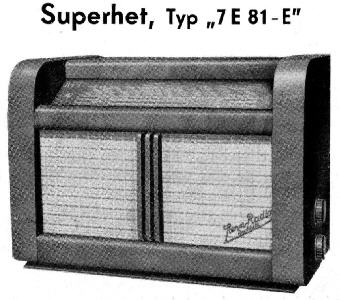

STERN 7E81-E

(7 E 81 - E)

Gerät: 470345 /I

Warennummer 36444000

8 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 90 W

Gehäuse: BxHxT  mm ?

Gewicht : xx kg ?

Originalpreis 712,- DM / DDR ?

LW 150...510 kHz

MW  520...1650 kHz

KW1 15...19 MHz (16...20m)

KW2 9,45...13 MHz (23..32m)

KW3 5,95...8 MHz (38...50m)



8 Kreise AM / ZF 468 kHz  / 3 Kreise "C" abstimmbar

HF Vorstufe mit EF13

UKW vorbereitet (Vorsatz- oder Einbaugerät)

Gegentaktendstufe

2x elektrodynamischer Breitband - Lautsprecher (rund) nach vorn gerichtet

Netzschalter über Lautstärkeregler

Klangregler

9 kHz Filter

stufenlose Bandbreitenregelung (1 B-Filter)

UKW-Bereich auf Wellenschalter und Skalenscheibe (linear 0-400)

Magisches Auge

NF - Gegentakt Endverstärker 2x EL11

NF Vorstufe EF12

Magisches Auge EM11

AM HF Vorstufe EF13

AM Eingangsstufe / AM Oszillator und Mischer ECH11

AM ZF Verstärker / AM Demodulator EBF11



Gleichrichter für Anodenspannung EZ12

Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1950

Wechselstrom - Super

STERN 7E81-F

(7 E 81 - F)

(STERN 7E81-FU)

Gerät: 470345 /A

8 Röhren (mit Gleichrichter)

Leistungsbedarf ca. xx W

Gehäuse: BxHxT  mm ?

Gewicht : xx kg ?

Originalpreis 712,- DM / DDR ?

LW 150...410 kHz

MW  520...1650 kHz

KW1 15...19 MHz (16...20m)

KW2 9,45...13 MHz (23..32m)

KW3 5,95...8 MHz (38...50m)



8 Kreise AM / ZF 468 kHz  / 3 Kreise "C" abstimmbar

HF Vorstufe mit EF13

UKW vorbereitet (Vorsatz- oder Einbaugerät)

Gegentaktendstufe

2x elektrodynamischer Breitband - Lautsprecher (rund) nach vorn gerichtet

Netzschalter über Lautstärkeregler

Klangregler

9 kHz Filter

stufenlose Bandbreitenregelung (1 B-Filter)

UKW-Bereich auf Wellenschalter und Skalenscheibe (linear 0-400)

Magisches Auge

NF - Gegentakt Endverstärker 2x EL11

NF Vorstufe EF12

Magisches Auge EM11

AM HF Vorstufe EF13

AM Eingangsstufe / AM Oszillator und Mischer ECH11

AM ZF Verstärker / AM Demodulator EBF11



Gleichrichter für Anodenspannung EZ12

Wir suchen die original Kundendienstanleitung für dieses Gerät.





© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1950 - 1951

Wechselstrom - Super

STERN 7E82

(7 E 82)

(STERN 7E81-D in Kombination mit Schallplattenspieler)

Gerät: xxxx.001

8 Röhren (mit Gleichrichter)

Leistungsbedarf ca. xx W

Gehäuse: BxHxT mm ?

Gewicht : xx kg ?

Originalpreis xx,- DM / DDR ?

LW 150...410 kHz

MW  520...1650 kHz

KW1 15...19 MHz (16...20m)

KW2 9,45...13 MHz (23..32m)

KW3 5,95...8 MHz (38...50m)



8 Kreise AM / ZF 468 kHz  / 3 Kreise "C" abstimmbar

HF Vorstufe mit EF13

UKW vorbereitet (Vorsatz- oder Einbaugerät)

Gegentaktendstufe

2x elektrodynamischer Breitband - Lautsprecher (rund) nach vorn gerichtet

Netzschalter über Lautstärkeregler

Klangregler

stufenlose Bandbreitenregelung (1 B-Filter)

UKW-Bereich auf Wellenschalter und Skalenscheibe (linear 0-400)

Magisches Auge

NF - Gegentakt Endverstärker 2x EL11

NF Vorstufe EF12

Magisches Auge EM11

AM HF Vorstufe EF13

AM Eingangsstufe / AM Oszillator und Mischer ECH11

AM ZF Verstärker / AM Demodulator EBF11



Gleichrichter für Anodenspannung EZ12

Wir suchen die original Kundendienstanleitung für dieses Gerät.



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1950 - 1951

Wechselstrom - Super

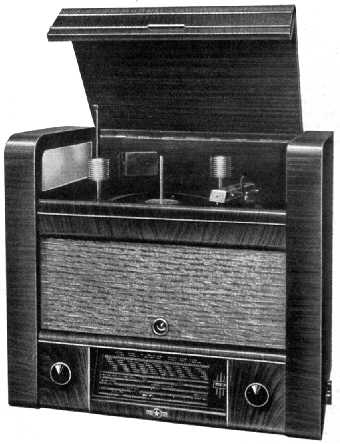

STERN 7E83

(7 E 83)

(STERN 7E81-D in Kombination mit Schallplattenspieler / Wechsler für 10 Platten)

Gerät: xxxx.001

8 Röhren (mit Gleichrichter)

Leistungsbedarf ca. xx W

Gehäuse: BxHxT  mm ?

Gewicht : xx kg ?

Originalpreis xx,- DM / DDR ?

LW 150...410 kHz

MW  520...1650 kHz

KW1 15...19 MHz (16...20m)

KW2 9,45...13 MHz (23..32m)

KW3 5,95...8 MHz (38...50m)



8 Kreise AM / ZF 468 kHz  / 3 Kreise "C" abstimmbar

HF Vorstufe mit EF13

UKW vorbereitet (Vorsatz- oder Einbaugerät)

Gegentaktendstufe

2x elektrodynamischer Breitband - Lautsprecher (rund) nach vorn gerichtet

Netzschalter über Lautstärkeregler

Klangregler

stufenlose Bandbreitenregelung (1 B-Filter)

UKW-Bereich auf Wellenschalter und Skalenscheibe (linear 0-400)

Magisches Auge

NF - Gegentakt Endverstärker 2x EL11

NF Vorstufe EF12

Magisches Auge EM11

AM HF Vorstufe EF13

AM Eingangsstufe / AM Oszillator und Mischer ECH11

AM ZF Verstärker / AM Demodulator EBF11



Gleichrichter für Anodenspannung EZ12

Wir suchen die original Kundendienstanleitung für dieses Gerät.



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1950 - 1951

Wechselstrom - Super

STERN 7E84 / 9E94

(7 E 84 / 9 E 94)

(STERN 7E81-D in Kombination mit Tonbandgerät / Schallplattenspieler)

Gerät: xxxx.001

10 Röhren (mit Gleichrichter)

Leistungsbedarf ca. xx W

Gehäuse: BxHxT 625x505x415 mm ?

Gewicht : xx kg ?

Originalpreis xx,- DM / DDR ?

LW 150...410 kHz

MW  520...1650 kHz

KW1 15...19 MHz (16...20m)

KW2 9,45...13 MHz (23..32m)

KW3 5,95...8 MHz (38...50m)



8 Kreise AM / ZF 468 kHz  / 3 Kreise "C" abstimmbar

HF Vorstufe mit EF13

UKW vorbereitet (Vorsatz- oder Einbaugerät)

Gegentaktendstufe

2x elektrodynamischer Breitband - Lautsprecher (rund) nach vorn gerichtet

Netzschalter über Lautstärkeregler

Klangregler

stufenlose Bandbreitenregelung (1 B-Filter)

UKW-Bereich auf Wellenschalter und Skalenscheibe (linear 0-400)

Magisches Auge

NF - Gegentakt Endverstärker 2x EL11

NF Vorstufe EF12

Magisches Auge EM11

AM HF Vorstufe EF13

AM Eingangsstufe / AM Oszillator und Mischer ECH11

AM ZF Verstärker / AM Demodulator EBF11



Gleichrichter für Anodenspannung EZ12



Tonband:

Gerät: 8437.001

EF14

EF14

Wir suchen die original Kundendienstanleitung für dieses Gerät.





© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1948 - 1949

Wechselstrom - Großsuper

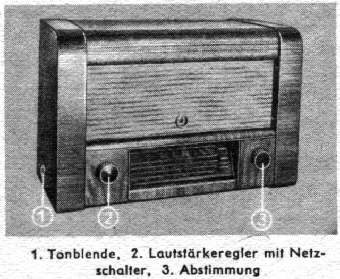

STERN 9R81 / 9R81E

(9 R 81 E)

Gerät: xxxx.xxx



9 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 100W

Gehäuse: BxHxT 620x415x320 mm

Gewicht : 20 kg

Originalpreis xxx,- DM / DDR ?

LW 730...2000 m

MW  200...580 m

KW1 15...23 m

KW2 22...31 m

KW3 29...47 m

KW4 44...75 m



HF-Vorstufe mit 6AC7



8 Kreise AM / ZF 468 kHz  / 3 Kreise "C" abstimmbar



Wir suchen dieses Gerät für unser Museum !

2x elektrodynamischer Breitband - Lautsprecher (rund) nach vorn gerichtet (4W-16cm und 6W-21cm)

Gehäuse: Holzgehäuse, kaukasischer Nußbaum, Hochglanz poliert mit Metallzierleisten

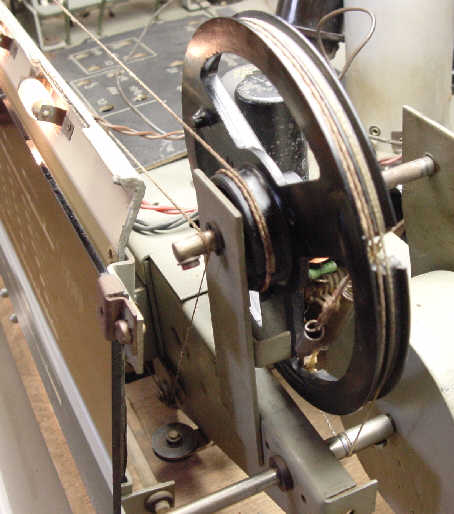

Besonderheiten: Feintrieb mit Schwungrad, Tonblende mit Gegenkopplung und Bandbreitenregelung kombiniert. Zweifach und Dreifach Bandfilter, 4 Kurzwellenbereiche, getrennter Oszillator, Hochfrequenzvorstufe, sechsfarbige Skala, spezial Wellenschalter, Bodenplatte abnehmbar mit Kundendienst-Unterlagen versehen.

Exportmodell, Spezialpreis

(Quelle: Werksangaben Funk-Technik 1948)

Wir suchen die original Kundendienstanleitung für dieses Gerät.

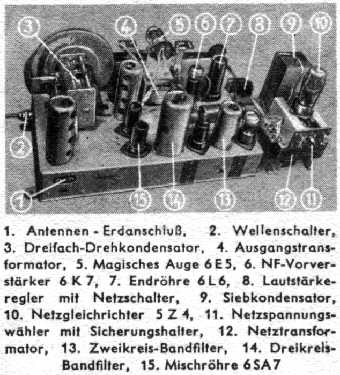

NF - Endverstärker 6V6

NF - Vorstufe 6K7 (bei 9R81E Röhre: 6SK7)

Magisches Auge 6E5

AM Demodulator 6H6

Oszillator 6J6

AM Eingangsstufe 6AC7

  Mischer / ZF - Verstärker 6SA7

ZF - Verstärker 6K7 (bei 9R81E Röhre: 6SK7)



Gleichrichter für Anodenspannung  5Z4 auch 5V4



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1951

Wechselstrom - Großsuper

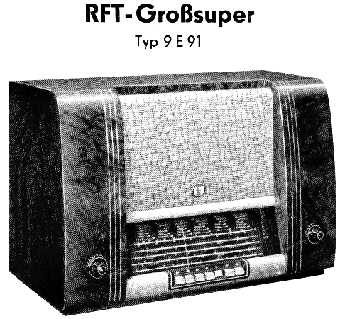

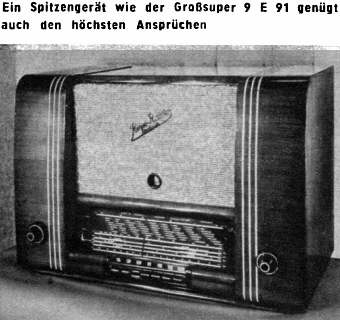

STERN 9E91A

(9 E 91 A)

Gerät: 1141.001

Warennummer 39440000

9 Röhren (mit Gleichrichter)

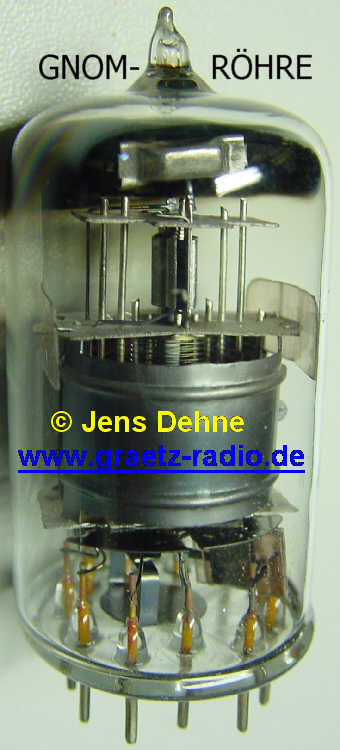

(auch in Ausführung mit Gnomröhren)



Leistungsbedarf ca. xx W

Gehäuse: BxHxT 680x465x350 mm

Gewicht : 28 kg ?

Originalpreis 850,- DM / DDR

LW 150...400 kHz

MW  520...1650 kHz

KW1 5,8...8,5 MHz (49...41m)

KW2 9,4...13 MHz (31...25m)

KW3 15...19 MHz (19...16m)



UKW 85... 102 MHz





9 Kreise AM / ZF 468 kHz  / 3 Kreise "C" abstimmbar

9 Kreise FM / ZF 10,7 MHz / 2 Kreise "L" abstimmbar

1x elektrodynamischer Breitband - Lautsprecher (rund) nach vorn gerichtet

und 1x Hochtonlautsprecher

Ausgangsleistung 8W bei 10% Klirrfaktor



stetige Bandbreiten - Einstellung über 2 ZF - Filter mit Klangregler gekoppelt

9 kHz - Sperre

7 Tasten (erstes Radiogerät vom VEB Stern Radio Rochlitz mit Tasten - Wellenschalter)

Netzschalter über Lautstärkeregler

Magisches Auge



Wir suchen dieses Gerät für unser Museum !

Wir suchen die original Kundendienstanleitung für dieses Gerät.

NF - Endverstärker EL12 (EL172)

NF - Vorstufe / AM Demodulator / AM Regelspannung EBF11 (EBF171)

Magisches Auge EM11 ?

UKW - Vorstufe EF175

AM Eingangsstufe - AM Oszillator und Mischer / FM UKW Oszillator und Mischstufe ECH11 (ECH171)

2x AM / FM ZF - Verstärker EF175

FM Demodulator / Ratiodetektor EAA171

Gleichrichter für Anodenspannung  AZ12

Rechts eine Abbildung einer Gnom-Röhre (Gnomröhre) aus dem VEB Funkwerk Erfurt

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1952

Wechselstrom - Großsuper

STERN 9E91B

(9 E 91 B)

Gerät: 1141.001



9 Röhren (mit Gleichrichter)

Leistungsbedarf ca. xx W

Gehäuse: BxHxT 680x465x350 mm

Gewicht : 28 kg ?

Originalpreis 850,- DM / DDR

LW 150...400 kHz

MW  520...1650 kHz

KW1 5,8...8,5 MHz (49...41m)

KW2 9,4...13 MHz (31...25m)

KW3 15...19 MHz (19...16m)



UKW 85... 102 MHz



9 Kreise AM / ZF 468 kHz  / 3 Kreise "C" abstimmbar

9 Kreise FM / ZF 10,7 MHz / 2 Kreise "L" abstimmbar

1x elektrodynamischer Breitband - Lautsprecher L2950GG (rund / aus dem VEB Funkwerk Leipzig) nach vorn gerichtet

(Die späteren Geräte des 9E91 hatten zusätzlich 1x Hochtonlautsprecher.)

Ausgangsleistung 8W bei 10% Klirrfaktor

Ausgangsübertrager 1141.001-01022 (Kern EI105) mit 2x 1400 Wdg. 0,2 in Reihe primär und 120 Wdg. 0,9 sek.

stetige Bandbreiten - Einstellung über 2 ZF - Filter mit Klangregler gekoppelt

9 kHz - Sperre

7 Tasten (erstes Radiogerät vom VEB Stern Radio Rochlitz mit Tasten - Wellenschalter)

Netzschalter über Lautstärkeregler

Magisches Auge

NF - Endverstärker EL12

NF - Vorstufe / AM Demodulator / AM Regelspannung EBF11

Magisches Auge 6E5 oder EM11

UKW - Vorstufe 6SH7 /D

AM Eingangsstufe - AM Oszillator und Mischer / FM UKW Oszillator und Mischstufe ECH11

2x AM / FM ZF - Verstärker 6SH7 /D

FM Demodulator / Ratiodetektor 6H6

Gleichrichter für Anodenspannung  AZ12

Wir suchen die original Kundendienstanleitung für dieses Gerät.



Chassis dieser Großsuper, oft etwas modifiziert, wurden auch in Musiktruhen anderer Hersteller verbaut - siehe hier !

Ein Chassis 9E91, vom VEB Stern Radio Rochlitz produziert und im VEB Stern Radio Staßfurt in der Musiktruhe SCHALJAPIN (9E96) eingebaut, ist in meine Sammlung gelangt und soll diesen markanten DDR - Großsuper aus der Saison 1952 bis 1954 als Schaugerät darstellen.

Neben der interessanten Röhrenbestückung wurde mit dieser Gerätegeneration erstmals von Stern Radio Rochlitz eine Tastenumschaltung der Wellenbereiche realisiert und der UKW-Bereich wurde in das Gerät integriert.

Eine große, mit 3 Soffitten beleuchtete Skalenscheibe, verleiht diesem Gerät entsprechendem Respekt, neben LW und MW lassen 3 gespreizte Kurzwellenbereiche neugierig werden. Eine Ferritantenne hatte dieses Gerät noch nicht, das kam erst mit späteren Modellen in der DDR.

Mein Blick auf technische Details fiel auch auf den Senderwahlantrieb, welcher doch etwas ausgefallen konstruiert ist.

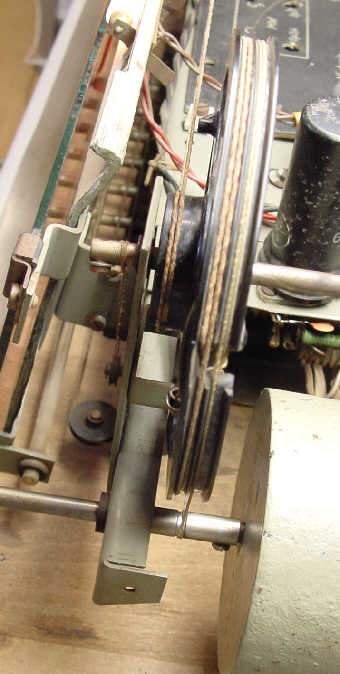

Das große Seilrad und dessen Antriebswelle übernimmt die notwendige Untersetzung. Zunächst verbindet ein Seil die Senderwahl - Abstimmwelle (darauf montiert ist ein massives Schwungrad) mit diesem Seilrad. Ein zweiter separater Seillauf führt über Umlenkrollen den Antrieb des Skalenzeigers. Ein weiterer dritter separater Seillauf wird von einem abgesetztem Teil des Seilrades mit kleinerem Durchmesser direkt auf das Seilrad des AM Drehkondensators gelegt und somit untersetzt. Das spart eine Zahnraduntersetzung des Drehko-Antriebes.

Die UKW-Abstimmung erfolgt über ein Variometer. Dieser Seilzug ist am Ende mit einer Rückholfeder am Chassis befestigt. Die Abstimmung erfolgt, indem die am Seil befestigten Abstimmkerne gegen die Federkraft bewegt werden. Hierzu wird das Seil einfach auf die 6-mm Welle des großen Seilrades aufgewickelt; eine knappe Umdrehung genügt, um den UKW-Empfangsbereich von 87,5 MHz bis 100 MHz zu überstreichen.

Insgesamt zeigt dieser die AM Bereiche 3-fach abstimmende Großsuper gute Empfangseigenschaften. Die feinfühlige Klangblende, kombiniert mit AM-Bandbreitenregelung (2 Filter) stellt entsprechenden Bedienkomfort da, um Störgeräusche zu minimieren oder von Sprach- und Musiksendungen zu wechseln. Auch der UKW-Bereich lässt sich mit angeschlossener Außenantenne gut empfangen. Die NF-Endstufe mit EL12 bietet genügend Leistungsreserve, um der Dynamik unterschiedlichen Hörergewohnheiten zu folgen.


Startseite ] Nach oben ] Die ersten Geräte ] [ fühe Großsuper ] UKW Nachrüstung ] Die Paganini Serie ] Die Stradivari Serie ] Die Beethoven Serie ] Die Juwel Serie ] Die Oberon Serie ] Die Türkis Serie ] Einschub / Truhen ] Koffergeräte ] Messemuster RFT ] andere Geräte ]

Senden Sie eine E-Mail mit Fragen oder Kommentaren zu dieser Website an: jens.dehne@graetz-radio.de
Copyright © 2000 bis 2023 Jens Dehne - Planegg
Stand: Mai 2023
