Die Mittelsuper - Serie "Juwel" von Stern Radio Rochlitz - gebaut ca. 1956 - 1961

(Bei eingefügtem Gerätebild konnte ich die technischen Angaben nachvollziehen - Irrtum vorbehalten)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1956

Wechselstrom - Super

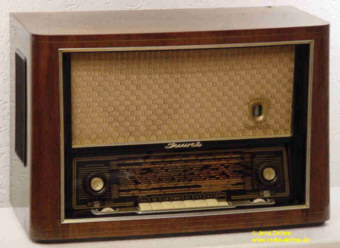

Juwel

(Chassis 1132.005)

7 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 44W ?

Gehäuse: BxHxT 576x362x265 mm ?

Gewicht : 11 kg ?

Originalpreis 550,- DM / DDR

LW 150 - 350 kHz

MW 510 - 1620 kHz

KW 1 mit  41 - 49 m - Band

KW 2 mit  31 - 25 m - Band

KW 3 mit  16 - 19 - m - Band

UKW 87,5 - 100 MHz



6 Kreise AM / ZF 440 kHz 2 Kreise abstimmbar

9 Kreise FM / ZF 10,7 MHz 2 Kreise abstimmbar / Variometer

2-Wege-Kombination / 3D-Raumklang



1x Breitband-Lautsprecher rund (Standard Lautsprecher / VEB Funkwerk Leipzig) L 2053 PBK (L2053PBK) 6 Ohm oder L 2153 PB (L2153PB) 6 Ohm 4VA

2x Hochton-Lautsprecher

P 551 (P551) 12 Ohm 1,5W rechts und links



Bass und Höhenregister mit  Schauzeichen

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magischer Fächer EM80

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF85



Gleichrichter für Anodenspannung  EZ80

Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1957 bis 1959

Wechselstrom - Super

Juwel 2

konservativ

(Chassis 1132.011)

8 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 44W ?

Gehäuse: BxHxT 576x362x265 mm ?

Gewicht : 11 kg ?

Originalpreis 680,- DM / DDR

LW 150 - 330 kHz

MW 510 - 1620 kHz

KW 1 mit  31 - 41 - 49 m - Band

KW 2 mit  16 - 19 - 25 m - Band

UKW 87,5 - 100 MHz



Ferritantenne drehbar und abschaltbar

8 Kreise AM / ZF 468/473 kHz 2 Kreise abstimmbar

11 Kreise FM / ZF 10,7 MHz 2 Kreise abstimmbar / Variometer

2-Wege-Kombination / 3D-Raumklang

1x Breitband - Lautsprecher oval

L 4055 PBO 7 Ohm 6VA

2x Hochton-Lautsprecher

P 554 12 Ohm 1,5W rechts und links

Bass und Höhenregister mit  Schauzeichen

5-fach Klangregister

Sprache / Bass /  Orchester / Jazz / 3D

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magischer Fächer EM80

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF89

AM / FM ZF - Verstärker / AM Regelspannung EBF80

Gleichrichter für Anodenspannung  EZ80

Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1958 ?

Wechselstrom - Super

Juwel 2 Phono

(Chassis 1132.011)

8 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 44W ?

Gehäuse: BxHxT 576x362x265 mm ?

Gewicht : 11 kg ?

Originalpreis 680,- DM / DDR

LW 150 - 330 kHz

MW 510 - 1620 kHz

KW 1 mit  31 - 41 - 49 m - Band

KW 2 mit  16 - 19 - 25 m - Band

UKW 87,5 - 100 MHz



Ferritantenne drehbar und abschaltbar

8 Kreise AM / ZF 468/473 kHz 2 Kreise abstimmbar

11 Kreise FM / ZF 10,7 MHz 2 Kreise abstimmbar / Variometer

2-Wege-Kombination / 3D-Raumklang

1x Breitband - Lautsprecher oval

L 4055 PBO 7 Ohm 6VA

2x Hochton-Lautsprecher

P 551 12 Ohm 1,5W rechts und links

Bass und Höhenregister mit  Schauzeichen

5-fach Klangregister

Bass / Sprache / Orchester / Solo / Jazz

Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magischer Fächer EM80

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF89

AM / FM ZF - Verstärker / AM Regelspannung EBF80

Gleichrichter für Anodenspannung  EZ80

Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1958

Wechselstrom - Super

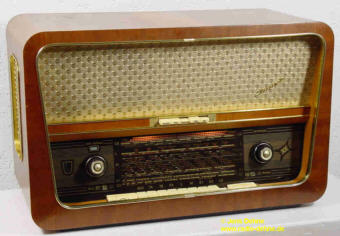

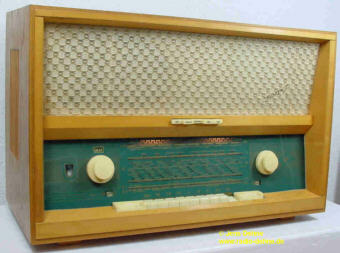

Juwel 2

modern

(Chassis 1132.011)

8 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 44W ?

Gehäuse: BxHxT 576x362x265 mm ?

Gewicht : 11 kg ?

Originalpreis 680,- DM / DDR

LW 150 - 330 kHz

MW 510 - 1620 kHz

KW 1 mit  31 - 41 - 49 m - Band

KW 2 mit  16 - 19 - 25 m - Band

UKW 87,5 - 100 MHz



Ferritantenne drehbar und abschaltbar

8 Kreise AM / ZF 468/473 kHz 2 Kreise abstimmbar

11 Kreise FM / ZF 10,7 MHz 2 Kreise abstimmbar / Variometer

2-Wege-Kombination / 3D-Raumklang

1x Breitband - Lautsprecher oval

L 4055 PBO 7 Ohm 6VA

2x Hochton-Lautsprecher

P 551 12 Ohm 1,5W rechts und links

Bass und Höhenregister mit  Schauzeichen

5-fach Klangregister

Bass / Sprache / Orchester / Solo / Jazz

Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magischer Fächer EM80

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF89

AM / FM ZF - Verstärker / AM Regelspannung EBF80

Gleichrichter für Anodenspannung  EZ80

Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1961

Wechselstrom - Super

Juwel 3 (Skalenscheibe)

Juwel 2 (Chassis)

konservativ

(Chassis 1132.012)

8 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 44W ?

Gehäuse: BxHxT 576x362x265 mm ?

Gewicht : 11 kg ?

Originalpreis 680,- DM / DDR

LW 150 - 330 kHz

MW 510 - 1620 kHz

KW 1 mit  31 - 41 - 49 m - Band

KW 2 mit  16 - 19 - 25 m - Band

UKW 87,5 - 100 MHz



Ferritantenne drehbar und abschaltbar

8 Kreise AM / ZF 468/473 kHz 2 Kreise abstimmbar

11 Kreise FM / ZF 10,7 MHz 2 Kreise abstimmbar / Variometer

2-Wege-Kombination / 3D-Raumklang

1x Breitband - Lautsprecher oval

L 2659 PBO 6 Ohm 6VA

2x Hochton-Lautsprecher

LP554 12 Ohm 1,5W rechts und links

Bass und Höhenregister mit  Schauzeichen

5-fach Klangregister

Sprache / Bass /  Orchester / Jazz / 3D

Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magischer Fächer EM80

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF89

AM / FM ZF - Verstärker / AM Regelspannung EBF80

Gleichrichter für Anodenspannung  EZ80



Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1961

Wechselstrom - Super

Juwel 3 (Skalenscheibe)

Juwel 2 (Chassis)

modern

(Chassis 1132.012)

8 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 44W ?

Gehäuse: BxHxT 576x362x265 mm ?

Gewicht : 11 kg ?

Originalpreis 680,- DM / DDR

LW 150 - 330 kHz

MW 510 - 1620 kHz

KW 1 mit  31 - 41 - 49 m - Band

KW 2 mit  16 - 19 - 25 m - Band

UKW 87,5 - 100 MHz



Ferritantenne drehbar und abschaltbar

8 Kreise AM / ZF 468/473 kHz 2 Kreise abstimmbar

11 Kreise FM / ZF 10,7 MHz 2 Kreise abstimmbar / Variometer

2-Wege-Kombination / 3D-Raumklang

1x Breitband - Lautsprecher oval

L 2659 PBO 6 Ohm 6VA

2x Hochton-Lautsprecher

LP554 12 Ohm 1,5W rechts und links

Bass und Höhenregister mit  Schauzeichen

5-fach Klangregister

Sprache / Bass /  Orchester / Jazz / 3D

Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magischer Fächer EM80

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF89

AM / FM ZF - Verstärker / AM Regelspannung EBF80

Gleichrichter für Anodenspannung  EZ80

Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1961

Wechselstrom - Super

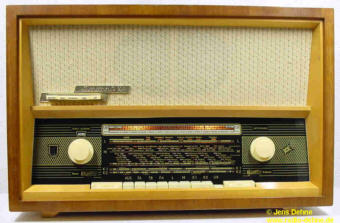

Juwel 3 Stereo

(Chassis 1132.012)

NF-Stereo

10 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 44W ?

Gehäuse: BxHxT 576x362x265 mm ?

Gewicht : 11 kg ?

Originalpreis 750,- DM / DDR

mit Stereobox (Option)

Originalpreis 875,- DM / DDR



LW 150 - 330 kHz

MW 510 - 1620 kHz

KW 1 mit  31 - 41 - 49 m - Band

KW 2 mit  16 - 19 - 25 m - Band

UKW 87,5 - 100 MHz



 Ferritantenne drehbar und abschaltbar

8 Kreise AM / ZF 468 kHz 2 Kreise abstimmbar

11 Kreise FM / ZF 10,7 MHz 2 Kreise abstimmbar / Variometer

2-Wege-Kombination

1x Breitband - Lautsprecher oval

L 2659 PBO 6 Ohm 6VA

 1x Hochton-Lautsprecher

LP554 12 Ohm 1,5W

Bass und Höhenregister mit  Schauzeichen

3-fach Klangregister

Sprache / Orchester / Jazz

2x Endverstärker 2x EL84

NF - Vorstufe / ECC83

Ratiodetektor EAA91

Magischer Fächer EM80

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF85

AM / FM ZF - Verstärker / AM Regelspannung / AM Demodulator EBF80

Gleichrichter für Anodenspannung  EZ81

Wir suchen die original Kundendienstanleitung für dieses Gerät.



Die Lautsprecher aus dieser Serie :

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr etwa 1961

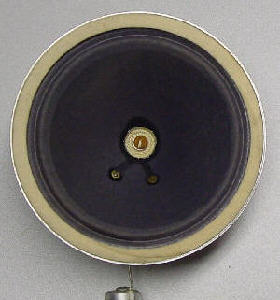

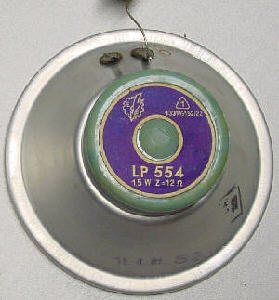

Permanentdynamischer Lautsprecher rund 100mm

LP554 (LP-554)

Hersteller: VEB (K) Elektrogerätebau Leipzig - EGB (später VEB Elektroakustik Leipzig)

LP 554 1,5W Z=12Ohm

Hochtonlautsprecher - verwendet in Juwel 2 und 3 seitlich für 3D - Wiedergabe; auch in den für Stereogeräte angebotenen Stereoboxen verwendet

Übertragungsdaten:

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr etwa 1961

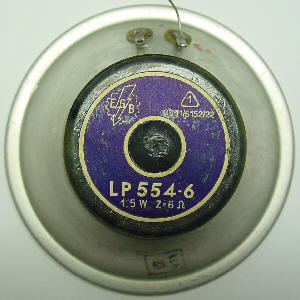

Permanentdynamischer Lautsprecher rund 100mm

LP554-6 (LP-554-6)

Hersteller: VEB (K) Elektrogerätebau Leipzig - EGB (später VEB Elektroakustik Leipzig)

LP 554-6 1,5W Z=6Ohm

Hochtonlautsprecher - verwendet in Musiktruhen (Staßfurt) für Hochton - Wiedergabe

In Musiktruhen wurde u.a. das Chassis des Juwel-3 stereo verbaut.

Übertragungsdaten:

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr etwa 1958

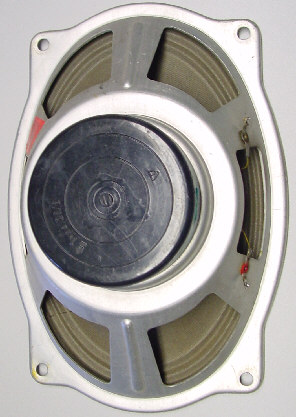

Permanentdynamischer Breitband - Lautsprecher oval 260x180 mm

L2659 (L-2659) PBO

Hersteller: VEB Funkwerk Leipzig

(8211.063-02001)

L 2659 PBO  6VA Z=7Ohm

Breitbandlautsprecher mit Hochtonkonus und Bakelit-Chassis (Korb) - verwendet in Juwel 2, eventuell auch in anderen Modellen je nach damaliger Verfügbarkeit

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr etwa 1959 - 1962

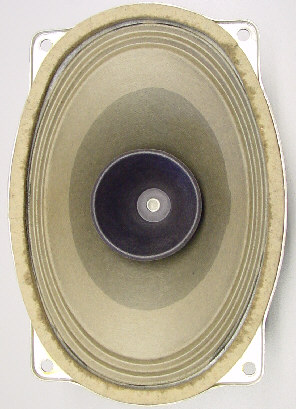

Permanentdynamischer Breitband - Lautsprecher oval 260x180 mm

L2659 (L-2659) PBO

Hersteller: VEB Funkwerk Leipzig

(8211.063-02001)

L 2659 PBO  6VA Z=7Ohm

Breitbandlautsprecher mit Hochtonkonus und Aluminium-Chassis (Korb) - verwendet in Juwel 2 und 3, auch in den für Stereogeräte angebotenen Stereoboxen verwendet



Auch im "VEB Funkwerk Leipzig" gab es u.a. für die Herstellung der Lautsprecher eine besondere Motivation: "Meine Hand für mein Produkt" ... Brigade oder Jugendbrigade schaffte für den "Aufbau des Sozialismus"... wenn man gewusst hätte, dass...
